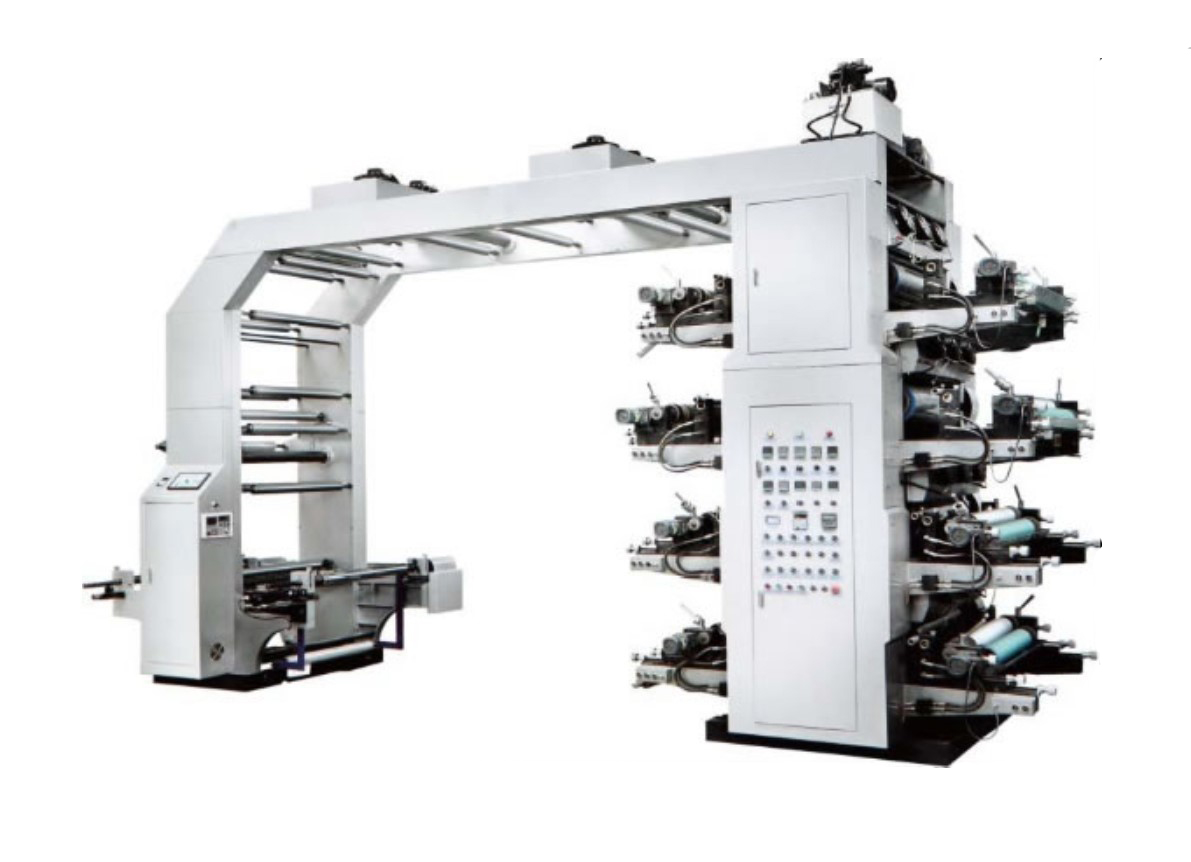

Высокоскоростная 8-цветная флексопечатная машина ярусного типа YTB-8 – это стационарная программируемая автоматическая печатная техника, которая предназначена для качественного непрерывно-поточного нанесения на полотно материала логотипы производителя и другую рекламную информацию в 8 цветов. Машина адаптирована для работы с такими материалами, как полиэтилен, PP, BOPP, OPP, бумага и другие материалы.
Поскольку машина обладает высокой скоростью и производительностью, она отлично подходит для предприятий, которые специализируются на массовом выпуске пакетов из пленки или бумаги.
Технические особенности и принцип работы.
Установка собрана на прочной П-образной стальной раме. Натяжение полотна осуществляется автоматически, данные поступают на контроллер ЕРС от фотоэлектрического датчика вилочного типа. После высокоскоростного анализа, регулировка выполняется с помощью порошкового тормоза и сервомоторов. Полотно протягивается через четыре печатные секции сначала во внутренней части станины, затем еще через четыре секции на внешней стороне станины.
Каждая печатная секция включает в себя следующие узлы: печатный цилиндр, печатная форма, анилоксовый (растровый) вал, дуктор (прорезиненный вал), ракельный нож, лоток для краски, ручная регулировка продольной и поперечной проводки, сушильные устройства на каждой печатной секции. При печати краска переносится при помощи дуктора на анилоксовые валы. Соприкасаясь с дукторным валом, ячейки анилоксового вала заполняются краской, излишек которой далее удаляется с поверхности при прохождении ракеля. Далее по ходу вращения поверхность анилоксового вала соприкасается с рельефными областями печатных форм, установленных на формном цилиндре, в результате чего происходит перенос краски на форму. Далее при вращении формного цилиндра с прикрепленной на него печатной формой, изображение переносится на материал. Увлажненное полотно подвергается предварительной, а затем полной сушке, проходя через «потолок» станины. Система сушки состоит из нагревательных элементов и мощных вентиляторов. В конце материал наматывается в такой же рулон.
Управление флексопечатной машиной YTB-8 осуществляется цифровой системой, основу которой составляют программируемый логический контроллер (ПЛК) и цветной сенсорный ЖК-экран.
Поскольку машина обладает высокой скоростью и производительностью, она отлично подходит для предприятий, которые специализируются на массовом выпуске пакетов из пленки или бумаги.
Технические особенности и принцип работы.
Установка собрана на прочной П-образной стальной раме. Натяжение полотна осуществляется автоматически, данные поступают на контроллер ЕРС от фотоэлектрического датчика вилочного типа. После высокоскоростного анализа, регулировка выполняется с помощью порошкового тормоза и сервомоторов. Полотно протягивается через четыре печатные секции сначала во внутренней части станины, затем еще через четыре секции на внешней стороне станины.
Каждая печатная секция включает в себя следующие узлы: печатный цилиндр, печатная форма, анилоксовый (растровый) вал, дуктор (прорезиненный вал), ракельный нож, лоток для краски, ручная регулировка продольной и поперечной проводки, сушильные устройства на каждой печатной секции. При печати краска переносится при помощи дуктора на анилоксовые валы. Соприкасаясь с дукторным валом, ячейки анилоксового вала заполняются краской, излишек которой далее удаляется с поверхности при прохождении ракеля. Далее по ходу вращения поверхность анилоксового вала соприкасается с рельефными областями печатных форм, установленных на формном цилиндре, в результате чего происходит перенос краски на форму. Далее при вращении формного цилиндра с прикрепленной на него печатной формой, изображение переносится на материал. Увлажненное полотно подвергается предварительной, а затем полной сушке, проходя через «потолок» станины. Система сушки состоит из нагревательных элементов и мощных вентиляторов. В конце материал наматывается в такой же рулон.
Управление флексопечатной машиной YTB-8 осуществляется цифровой системой, основу которой составляют программируемый логический контроллер (ПЛК) и цветной сенсорный ЖК-экран.
Cхема устройства печатной секции флексопечатной машины
Модели и характеристики
| Модель | YTB-8600 | YTB-8800 | YTB-81000 |
| Способ печати | Флексографическая печать | ||
| Количество цветов | 8 | 8 | 8 |
| Максимальная ширина материала (мм) | 600 | 800 | 1000 |
| Максимальная ширина печати (мм) | 560 | 760 | 960 |
| Длина печати (мм) | 200 - 1100 | 200 - 1100 | 200 - 1100 |
| Плотность бумаги (г/м²) | 15 - 400 | 15 - 400 | 15 - 400 |
| Плотность нетканого материала (г/м²) | 15 - 120 | 15 - 120 | 15 - 120 |
| Максимальный диаметр рулона при размотке (Ø, мм) | 800 | 800 | 800 |
| Диаметр вала размотчика (Ø, мм) | 76 | 76 | 76 |
| Скорость печати (м/мин) | 10 - 100 | 10 - 100 | 10 - 100 |
| Толщина флексографской пластины (мм) | 2.38 | 2.38 | 2.38 |
| Мощность (кВт) | 40 | 43 | 46 |
| Точность печати по горизонтали (мм) | ± 0.15 | ± 0.15 | ± 0.15 |
| Точность печати по вертикали (мм) | ± 0.2 | ± 0.2 | ± 0.2 |
| Питание | 3-фазное, 380V, 50Гц | ||
| Вес (кг) | 6700 | 6800 | 6900 |
| Размеры (мм) | 5200×2000×3300 | 5200×2200×3300 | 5200×2400×3400 |
