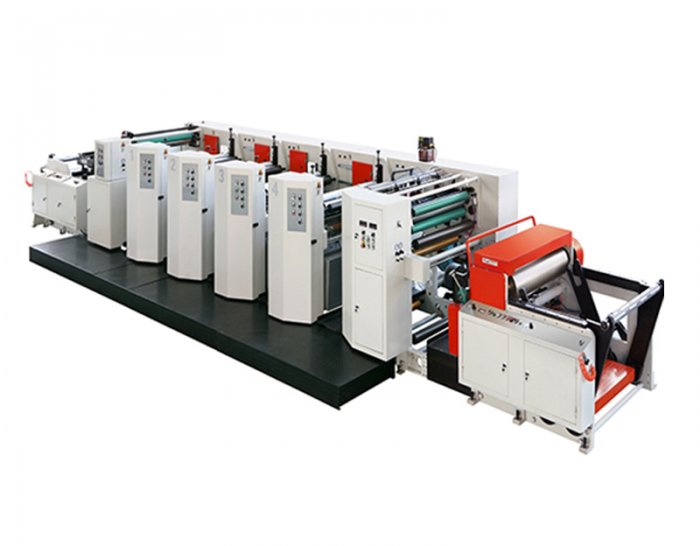

Машина для флексопечати секционного типа ZXYT-41000 – это габаритная стационарная автоматическая 4-цветная линейная печатная техника, которая предназначена для качественного непрерывно-поточного нанесения на полотно материала логотипы производителя и другую рекламную информацию. Машина адаптирована для работы с такими материалами, как полиэтилен, полипропилен, фольга, бумага и другие упаковочные материалы. Диапазон толщины печатного материала до 40…200 г/м².
Поскольку машина обладает высокой скоростью и производительностью, она широко применяется на предприятиях полиграфической промышленности, а также на тех предприятиях, которые специализируются на массовом выпуске всевозможных пакетов.
Технические особенности и принцип работы.
Установка собрана на прочной стальной раме, которая может быть закреплена на полу с помощью анкерных болтов. Постоянное натяжение полотна при размотке регулируется тормозной муфтой (или сервоприводом – уточняется), сигнал на которую поступает от валика «танцора». Полотно выравнивается, проходя через стол равнения, и далее через группу подвижных валов подается в машину. Каждая печатная секция включает в себя следующие узлы: печатный цилиндр, печатная форма, анилоксовый (растровый) вал, дуктор (прорезиненный вал), ракельный нож, лоток для краски, ручная регулировка продольной и поперечной проводки, сушильные устройства на каждой печатной секции. При печати краска переносится при помощи дуктора на анилоксовые валы. Соприкасаясь с дукторным валом, ячейки анилоксового вала заполняются краской, излишек которой далее удаляется с поверхности при прохождении ракеля. Далее по ходу вращения поверхность анилоксового вала соприкасается с рельефными областями печатных форм, установленных на формном цилиндре, в результате чего происходит перенос краски на форму. Далее при вращении формного цилиндра с прикрепленной на него печатной формой, изображение переносится на материал.
Управление флексопечатной машиной ZXYT-41000 осуществляется цифровой системой, основу которой составляют программируемый логический контроллер (ПЛК) и цветной сенсорный ЖК-экран.
Доступные модификации флексопечатной машины: 2-, 4-, 6- и 8-цветная.
Поскольку машина обладает высокой скоростью и производительностью, она широко применяется на предприятиях полиграфической промышленности, а также на тех предприятиях, которые специализируются на массовом выпуске всевозможных пакетов.
Технические особенности и принцип работы.
Установка собрана на прочной стальной раме, которая может быть закреплена на полу с помощью анкерных болтов. Постоянное натяжение полотна при размотке регулируется тормозной муфтой (или сервоприводом – уточняется), сигнал на которую поступает от валика «танцора». Полотно выравнивается, проходя через стол равнения, и далее через группу подвижных валов подается в машину. Каждая печатная секция включает в себя следующие узлы: печатный цилиндр, печатная форма, анилоксовый (растровый) вал, дуктор (прорезиненный вал), ракельный нож, лоток для краски, ручная регулировка продольной и поперечной проводки, сушильные устройства на каждой печатной секции. При печати краска переносится при помощи дуктора на анилоксовые валы. Соприкасаясь с дукторным валом, ячейки анилоксового вала заполняются краской, излишек которой далее удаляется с поверхности при прохождении ракеля. Далее по ходу вращения поверхность анилоксового вала соприкасается с рельефными областями печатных форм, установленных на формном цилиндре, в результате чего происходит перенос краски на форму. Далее при вращении формного цилиндра с прикрепленной на него печатной формой, изображение переносится на материал.
Управление флексопечатной машиной ZXYT-41000 осуществляется цифровой системой, основу которой составляют программируемый логический контроллер (ПЛК) и цветной сенсорный ЖК-экран.
Доступные модификации флексопечатной машины: 2-, 4-, 6- и 8-цветная.

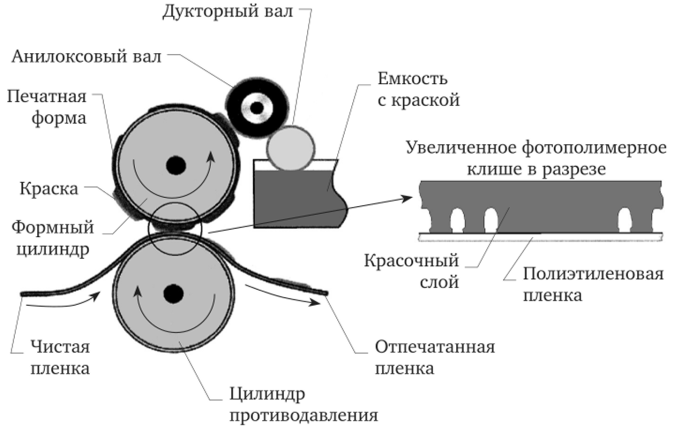

Cхема устройства печатной секции флексопечатной машины
Характеристики
| Модель | ZXYT- 41000 |
| Способ печати | Флексографическая печать |
| Количество цветов | 4 |
| Плотность бумаги (г/м²) | 40 - 200 |
| Максимальная ширина материала (мм) | 1015 |
| Максимальная ширина печати (мм) | 1000 |
| Длина печати (мм) | 279.4 - 660 |
|
Максимальный диаметр рулона при размотке (Ø, мм) |
1524 |
| Максимальный диаметр рулона при намотке (Ø, мм) | 1524 |
| Скорость печати (м/мин) | 152 |
| Мощность двигателя (кВт) | 11 |
| Давление воздуха (МПа) | 0.7 |
| Питание | 3-фазное, 380V, 50Гц |
| Вес (кг) | 5000 |
| Размеры (мм) | 4500×1600×2500 |
