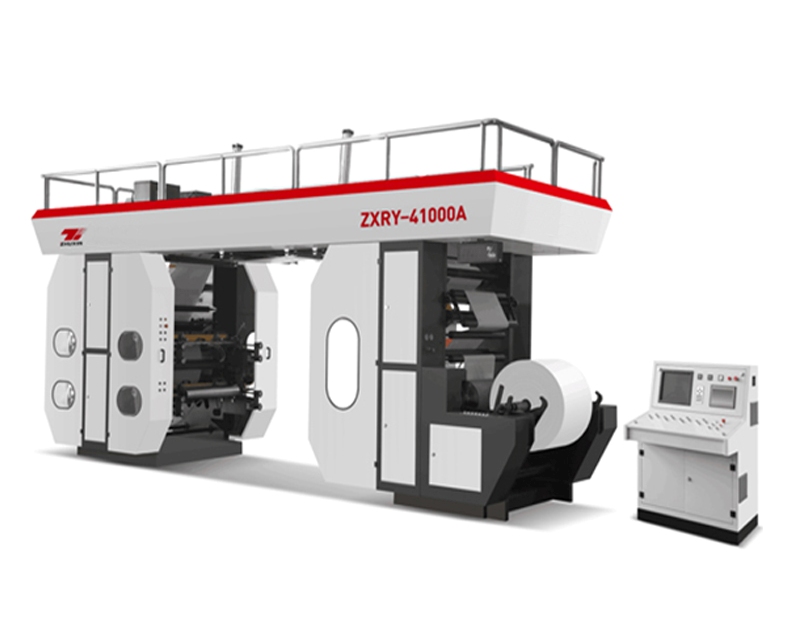

Флексографическая печатная машина планетарного типа ZXRY-41000A – это стационарный программируемый 4-цветный станок непрерывно-поточного действия, предназначенный для печати изображений и логотипов на полиэтилене высокой и низкой плотности, бумаге, нетканых материалах, плетёной тесьме и других упаковочных материалах.
Основным конструктивным отличием машины является наличие единого центрального барабана (цилиндра), вокруг которого сосредоточены печатные механизмы. За счет этого тип данной конструкции приобрел название планетарного. В этих машинах головки с краской перемещаются вокруг одного цилиндра, поэтому материал не подвержен растяжению, которое возникает при перемещении изделия между печатными узлами оборудования другого типа. Агрегат оптимален для печати на тонкой пленке или пластике и обеспечивает точное совмещение цветовой гаммы. При этом, такое оборудование позволяет наносить рисунки либо текст только с одной стороны.
Принцип работы. В процессе печати краска закачивается в ракельную камеру. Регулировка приводки цветов производится вручную. Два ножа внутри красочной камеры (ракельные ножи) закрывают оба торца, не выпуская краску из камеры, пока она находится в контакте с анилоксовым валом. При вращении анилоксового вала ячейки в ракельной камере захватывают краску, излишек которой далее удаляется с поверхности при прохождении вала под ракельным (дозирующим) ножом. В процессе дальнейшего поворота анилоксового вала его поверхность соприкасается с рельефными областями печатных форм, установленных на формном цилиндре, в результате чего происходит перенос краски. Далее печатная форма поворачивается и переносит изображение на материал.
Натяжение полотна осуществляется автоматически, данные поступают на контроллер ЕРС от фотоэлектрического датчика. После высокоскоростного анализа, регулировка выполняется с помощью порошкового тормоза и сервомоторов.
Эффективная скорость печати зависит от типа материала, длины оттиска печатных валов, чернил, лаков, растворителей, качества печати, уровня чернил.
Управление всеми исполнительными элементами осуществляет программируемый логический контроллер, выведенный в отдельный металлический шкаф с пультом управления и сенсорным ЖК-экраном.
Основным конструктивным отличием машины является наличие единого центрального барабана (цилиндра), вокруг которого сосредоточены печатные механизмы. За счет этого тип данной конструкции приобрел название планетарного. В этих машинах головки с краской перемещаются вокруг одного цилиндра, поэтому материал не подвержен растяжению, которое возникает при перемещении изделия между печатными узлами оборудования другого типа. Агрегат оптимален для печати на тонкой пленке или пластике и обеспечивает точное совмещение цветовой гаммы. При этом, такое оборудование позволяет наносить рисунки либо текст только с одной стороны.
Принцип работы. В процессе печати краска закачивается в ракельную камеру. Регулировка приводки цветов производится вручную. Два ножа внутри красочной камеры (ракельные ножи) закрывают оба торца, не выпуская краску из камеры, пока она находится в контакте с анилоксовым валом. При вращении анилоксового вала ячейки в ракельной камере захватывают краску, излишек которой далее удаляется с поверхности при прохождении вала под ракельным (дозирующим) ножом. В процессе дальнейшего поворота анилоксового вала его поверхность соприкасается с рельефными областями печатных форм, установленных на формном цилиндре, в результате чего происходит перенос краски. Далее печатная форма поворачивается и переносит изображение на материал.
Натяжение полотна осуществляется автоматически, данные поступают на контроллер ЕРС от фотоэлектрического датчика. После высокоскоростного анализа, регулировка выполняется с помощью порошкового тормоза и сервомоторов.
Эффективная скорость печати зависит от типа материала, длины оттиска печатных валов, чернил, лаков, растворителей, качества печати, уровня чернил.
Управление всеми исполнительными элементами осуществляет программируемый логический контроллер, выведенный в отдельный металлический шкаф с пультом управления и сенсорным ЖК-экраном.

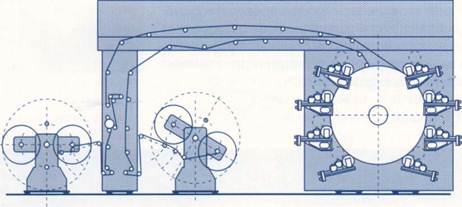

Общая схема флексопечатной машины планетарного типа

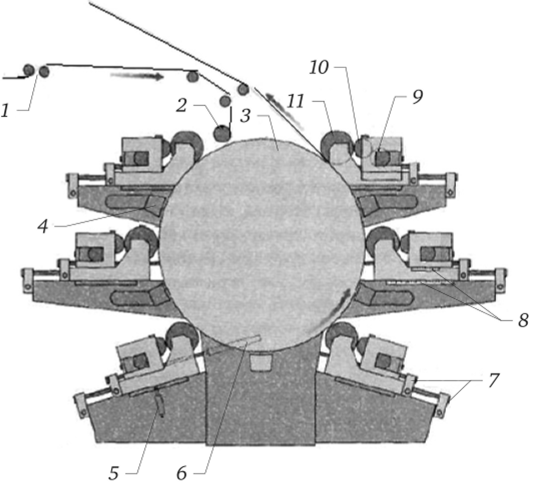

Общая схема устройства печатного блока флексопечатной машины планетарного типа
2 — тянущий валик
3 — центральный печатный цилиндр
4 — межсекционная сушилка
5 — гидравлическая система вертикальной фиксации ленты
6 — гидравлическая система горизонтальной фиксации ленты
7 — система тонкой регулировки натиска
8 — индикаторы механизма натиска
9 — дукторный вал
10 — анилоксовый вал
11 — формный цилиндр
Характеристики
| Модель | ZXRY-41000A |
| Способ печати | Флексографическая печать |
| Виды запечатываемого материала | ПНД, ПВД, ПП, БОПП, ПЭТ, целлофан, фольга, кастпропилен |
| Количество цветов | 4 |
| Максимальная ширина материала (мм) | 1000 |
| Максимальная ширина печати (мм) | 960 |
| Длина печати (мм) | 235 - 1200 |
| Максимальная скорость печати (м/мин) | 150 |
| Точность печати по вертикали (мм) | ± 0,15 |
| Точность печати по горизонтали (мм) | ± 0,16 |
| Максимальный диаметр рулона при размотке (Ø, мм) | 1000 |
| Внутренний диаметр бумажной втулки (Ø, мм) | 76 |
| Мощность главного двигателя (кВт) | 3.7 |
| Общая мощность (кВт) | 30 |
| Размеры (мм) | 7000×2600×4000 |
