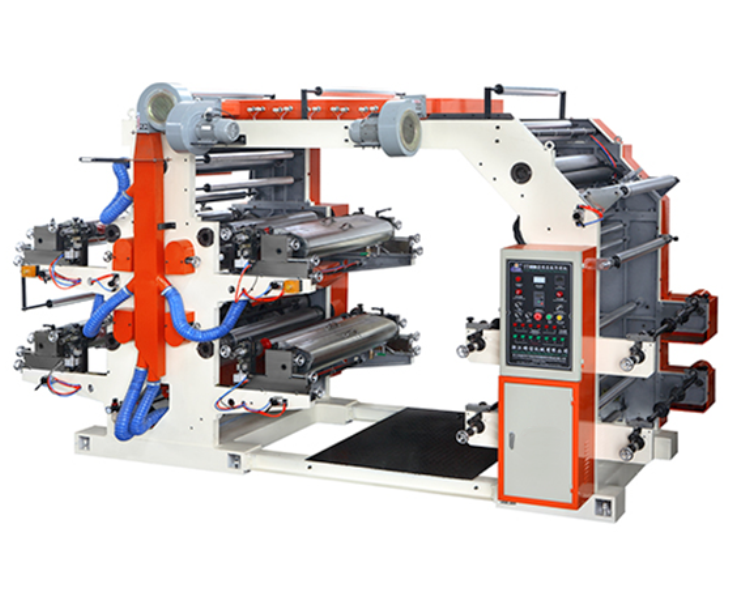

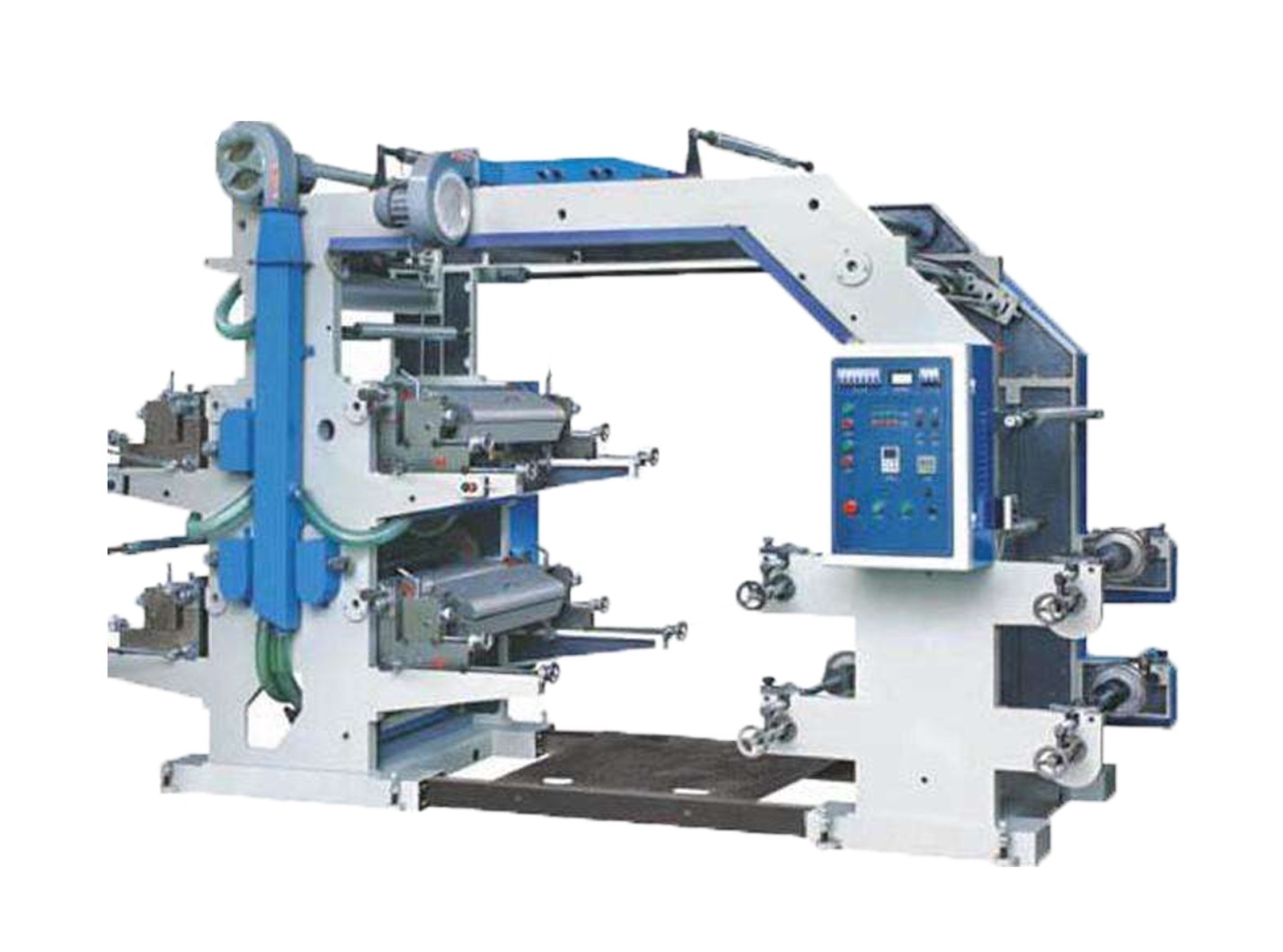

Машина для четырехцветной флексографической печати YT-4 представляет собой автоматическую электропневматическую печатную установку ярусного типа, которая предназначена для непрерывно-поточного нанесения графических изображений из 4-х цветов на LDPE-, LLDPE-, HDPE-, OPP-, BOPP-, полипропиленовых пленках, на полиэстере, нетканых материалах, бумажном полотне, алюминиевой фольге и тп.
Технические особенности и принцип работы.

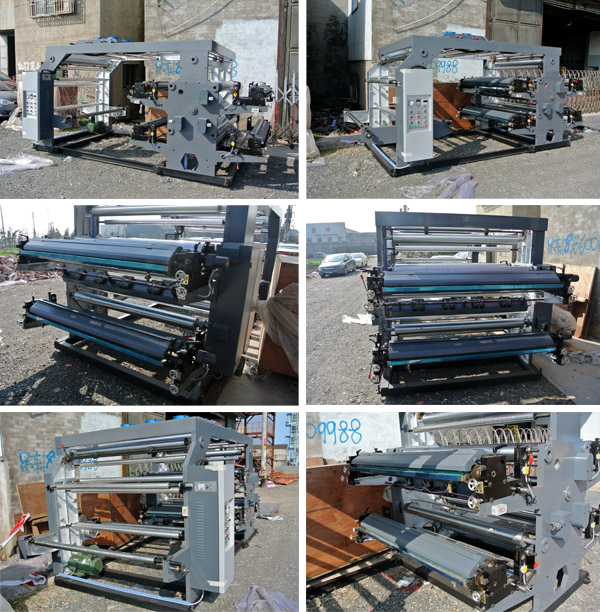

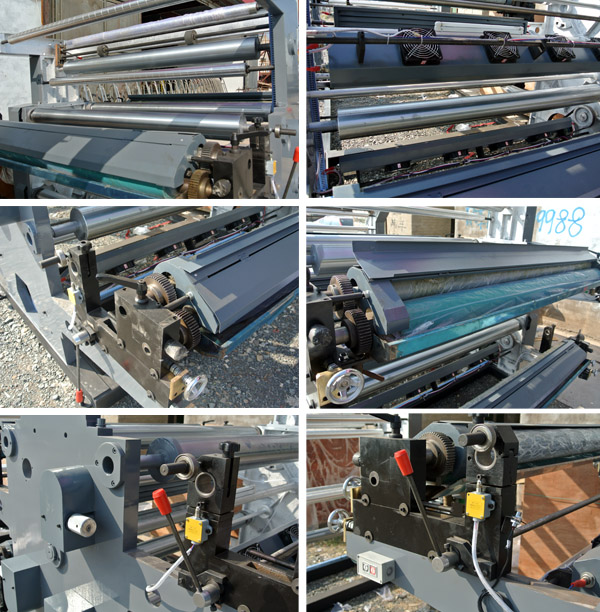

Машина собрана на П-образном каркасе, который имеет удобный доступ ко всем агрегатам для обслуживания или замены агрегатов. На одной стойке размещены валы для крепления на них рулонов с материалом. На другой стойке попарно друг над другом (ярусом) расположены печатающие элементы, состоящие из дукторных (обрезиненных) и анилоксовых (растрированных) валов из жесткого хромированного металла.

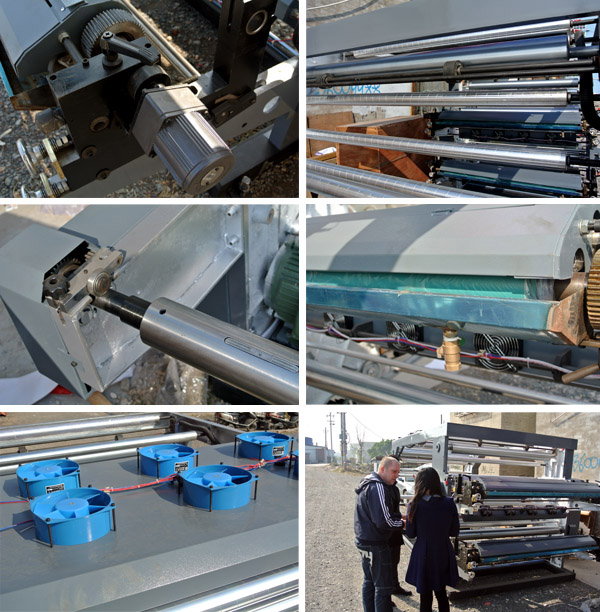

Исходный материал подается с регулируемой скоростью в станции печати, каждая из которых служит для нанесения только одного цвета. Частотный преобразователь основного двигателя отвечает за плавную и бесступенчатую регулировку скорости подачи. Натяжение разматывания контролируется магнитным порошковым тормозом, а натяжение перемотки контролируется магнитной муфтой. Пластинчатый цилиндр поднимается или опускается с помощью пневматики. После подъема он автоматически перемешивает печатную краску. Используется непрерывно регулируемое продольное устройство регистрации на 360° (достигнута точная регистрация цвета). Печатная краска переносится анилоксовым цилиндром. Краска сушится с помощью тихой и мощной сушильной системы под воздействием направленных потоков воздуха в туннеле над «потолком» станины.
Скорость печати зависит, в основном, от типа, толщины, качества материала для печати, фотополимерных пластин, а также качества чернил и растворителей.

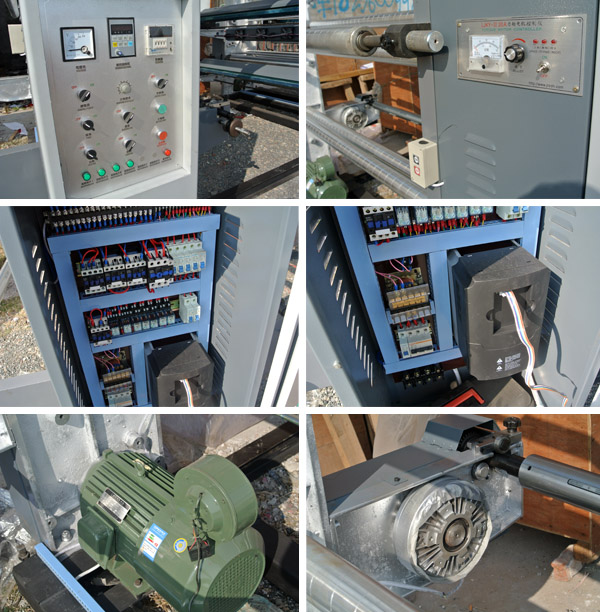

Управление печатной машиной производится программируемым логическим контроллером (ПЛК), оборудованным кнопочной панелью.
Технические особенности и принцип работы.
Машина собрана на П-образном каркасе, который имеет удобный доступ ко всем агрегатам для обслуживания или замены агрегатов. На одной стойке размещены валы для крепления на них рулонов с материалом. На другой стойке попарно друг над другом (ярусом) расположены печатающие элементы, состоящие из дукторных (обрезиненных) и анилоксовых (растрированных) валов из жесткого хромированного металла.
Исходный материал подается с регулируемой скоростью в станции печати, каждая из которых служит для нанесения только одного цвета. Частотный преобразователь основного двигателя отвечает за плавную и бесступенчатую регулировку скорости подачи. Натяжение разматывания контролируется магнитным порошковым тормозом, а натяжение перемотки контролируется магнитной муфтой. Пластинчатый цилиндр поднимается или опускается с помощью пневматики. После подъема он автоматически перемешивает печатную краску. Используется непрерывно регулируемое продольное устройство регистрации на 360° (достигнута точная регистрация цвета). Печатная краска переносится анилоксовым цилиндром. Краска сушится с помощью тихой и мощной сушильной системы под воздействием направленных потоков воздуха в туннеле над «потолком» станины.
Скорость печати зависит, в основном, от типа, толщины, качества материала для печати, фотополимерных пластин, а также качества чернил и растворителей.
Управление печатной машиной производится программируемым логическим контроллером (ПЛК), оборудованным кнопочной панелью.
Фото пленки в рулоне после флексопечати
Модели и характеристики
| Модель | YT-4600 | YT-4800 | YT-41000 |
| Способ печати | Флексографическая печать | ||
| Количество цветов | 4 | 4 | 4 |
| Максимальная ширина материала (мм) | 600 | 800 | 1000 |
| Максимальная ширина печати (мм) | 560 | 760 | 960 |
| Длина печати (мм) | 190 - 960 | 190 - 960 | 190 - 960 |
| Максимальный диаметр рулона при размотке (Ø, мм) | 450 | 450 | 450 |
| Скорость печати (м/мин) | 5～50 | 5～50 | 5～50 |
| Толщина флексографской пластины (мм) | 2.38 | 2.38 | 2.38 |
| Мощность (кВт) | 11 | 13 | 15 |
| Вес (кг) | 3000 | 3500 | 4000 |
| Размеры (мм) | 4200×1600×2400 | 4200×1800×2400 | 4200×2000×2400 |
