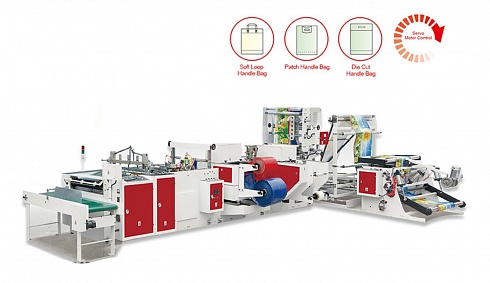

Высокоскоростная машина для производства пакетов CW-800SDP спроектирована как универсальный электро-пневматический станок непрерывно-поточного действия, позволяющий производить полимерные пакеты трех типов:
- с мягкой петлевой ручкой;
- с прорубной (D-образной) ручкой;
- с усиленной проклеенной прорубной (D-образной) ручкой (на отверстия ручек приваривается дополнительный укрепляющий слой материала).
Цикл производства всех трех видов пакетов практически идентичен и состоит из следующих действий: разматывание материала → придание ему формы трубы → сварка дна → присоединение петлевых ручек (либо перфорация ручек с присоединенным пленочным усилением или без него) → сварка боковых кромок пакета с одновременным его отделением → складирование готовых пакетов.
Конструктивные особенности линии. Главным преимуществом машины является её высокая производительность – 100 - 120 пакетов в минуту, в зависимости от типа ручек.
Также машина имеет ряд следующих преимуществ:

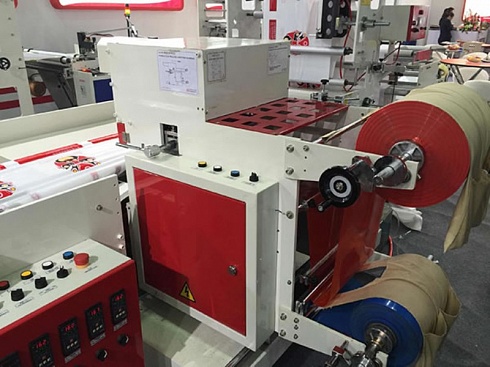

- Система размотки первичного материала оснащена пневматическим подъемником для легкого позиционирования рулона перед началом работы, магнитным тормозом, а также устройством контроля позиционирования кромок полотна. Размоточная станция и формующий треугольник являются отдельными модулями, благодаря чему при недостатке производственных площадей их можно разместить Г-образным способом.
- Устройство сварки петлевых ручек.
- Вертикальный сварочный нож изготовлен из металла, который способен выдерживать длительные высокотемпературные режимы.

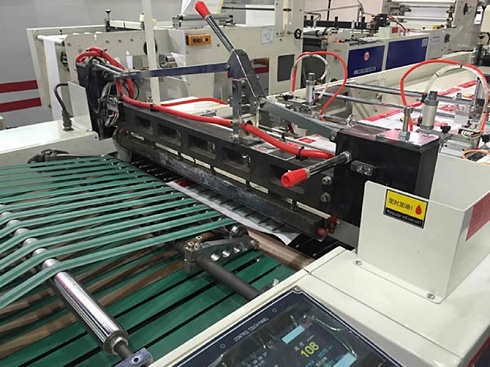

- Автоматический приемный стол, который точно выкладывает пакеты поштучно в небольшие партии.
Управление машиной производится с помощью цветного сенсорного экрана путем ввода нужных параметров, далее параметры поступают в программируемый логический контролер (ПЛК) PANASONIC. На ЖК-экране отображается общее техническое состояние процесса работы линии.
Дополнительные комплектующие (опционально):
- Нож для сварки дна;
- двух-линейный сварочный нож;
- Воздушный компрессор.
- с мягкой петлевой ручкой;
- с прорубной (D-образной) ручкой;
- с усиленной проклеенной прорубной (D-образной) ручкой (на отверстия ручек приваривается дополнительный укрепляющий слой материала).
Цикл производства всех трех видов пакетов практически идентичен и состоит из следующих действий: разматывание материала → придание ему формы трубы → сварка дна → присоединение петлевых ручек (либо перфорация ручек с присоединенным пленочным усилением или без него) → сварка боковых кромок пакета с одновременным его отделением → складирование готовых пакетов.
Конструктивные особенности линии. Главным преимуществом машины является её высокая производительность – 100 - 120 пакетов в минуту, в зависимости от типа ручек.
Также машина имеет ряд следующих преимуществ:
- Система размотки первичного материала оснащена пневматическим подъемником для легкого позиционирования рулона перед началом работы, магнитным тормозом, а также устройством контроля позиционирования кромок полотна. Размоточная станция и формующий треугольник являются отдельными модулями, благодаря чему при недостатке производственных площадей их можно разместить Г-образным способом.
- Устройство сварки петлевых ручек.
- Вертикальный сварочный нож изготовлен из металла, который способен выдерживать длительные высокотемпературные режимы.
- Автоматический приемный стол, который точно выкладывает пакеты поштучно в небольшие партии.
Управление машиной производится с помощью цветного сенсорного экрана путем ввода нужных параметров, далее параметры поступают в программируемый логический контролер (ПЛК) PANASONIC. На ЖК-экране отображается общее техническое состояние процесса работы линии.
Дополнительные комплектующие (опционально):
- Нож для сварки дна;
- двух-линейный сварочный нож;
- Воздушный компрессор.

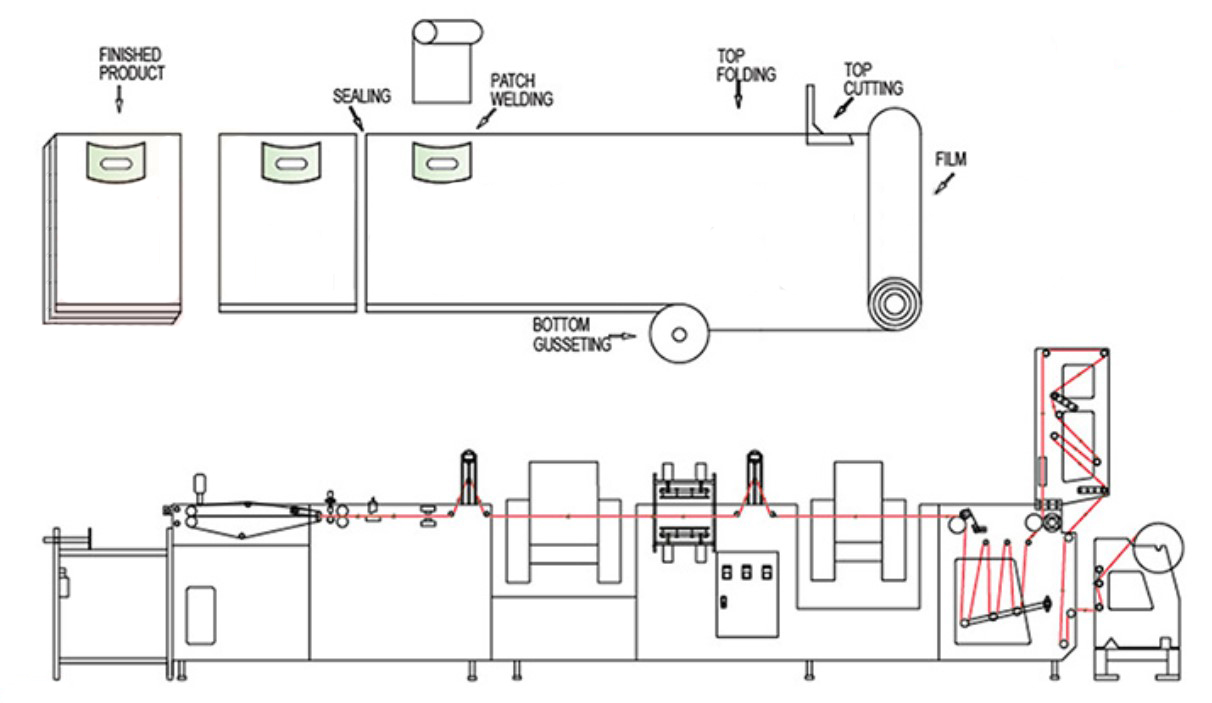

Схема машины для производства пакетов с 3 видами ручек CW-800SDP
Фото готовой продукции
Характеристики
| Модель | CW-800SDP | |
| Тип производимых пакетов |
С мягкой петлевой ручкой; С прорубной (D-образной) ручкой; С усиленной проклеенной прорубной (D-образной) ручкой |
|
| Длина (высота) пакета (мм) | 250 - 750 | |
| Ширина пакета (мм) | 250 - 600 | |
|
Производительность (пакетов в минуту) |
с петлевой ручкой | 100 |
| с усиленной прорубной ручкой | 100 | |
| с прорубной ручкой | 120 | |
| Верхний фальц (мм) | 50 - 75 | |
| Донный фальц (мм) | 20 - 60 | |
| Мощность (кВт) | 18 | |
| Размеры (мм) | 10200 х 2200 х 1950 | |
| Вес (кг) | 3600 | |
| Мощность воздушного компрессора (ЛС) | 6 | |
