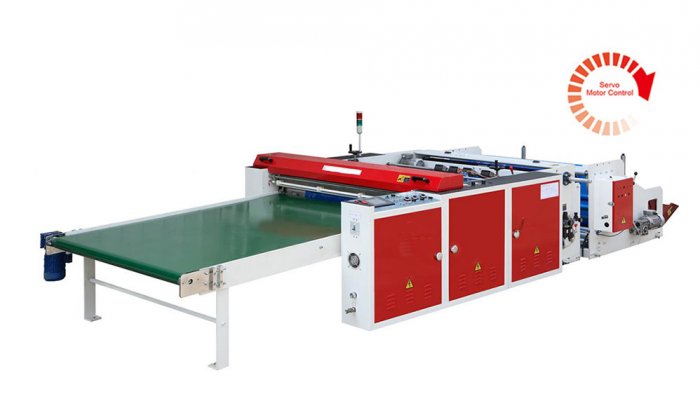

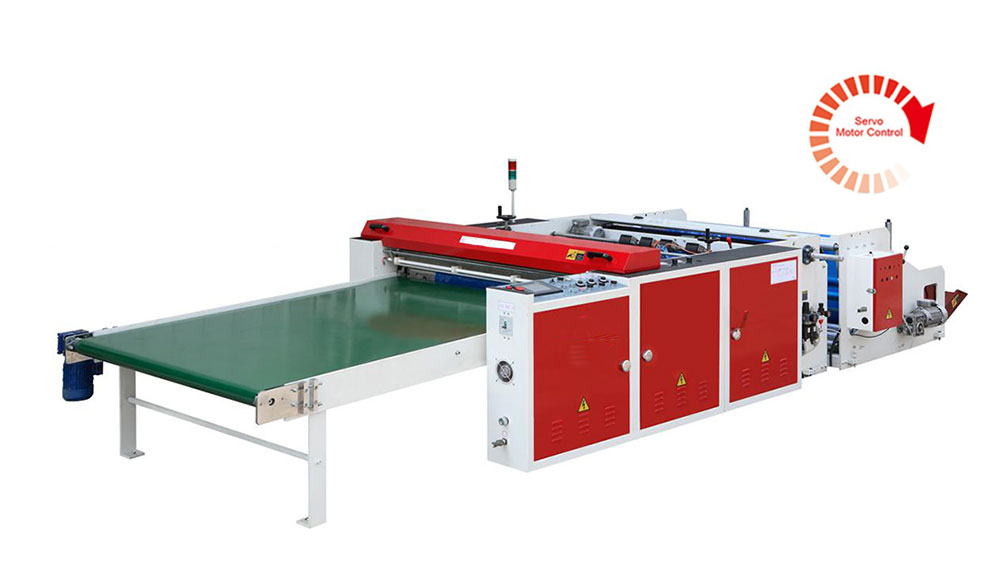

Станок для производства толстых пакетов с донной спайкой CW-800FB – это стационарная электро-пневматическая производственная машина горизонтального типа, предназначенная для непрерывно-поточного производства полиэтиленовых пакетов с донным швом из толстой пленки (толстостенные пакеты).

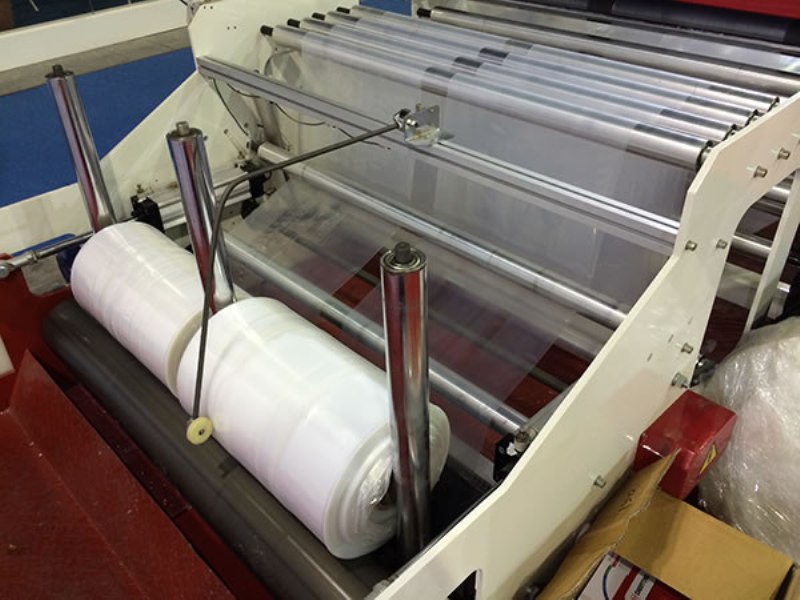

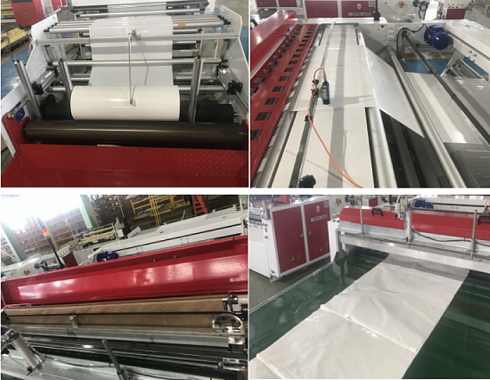

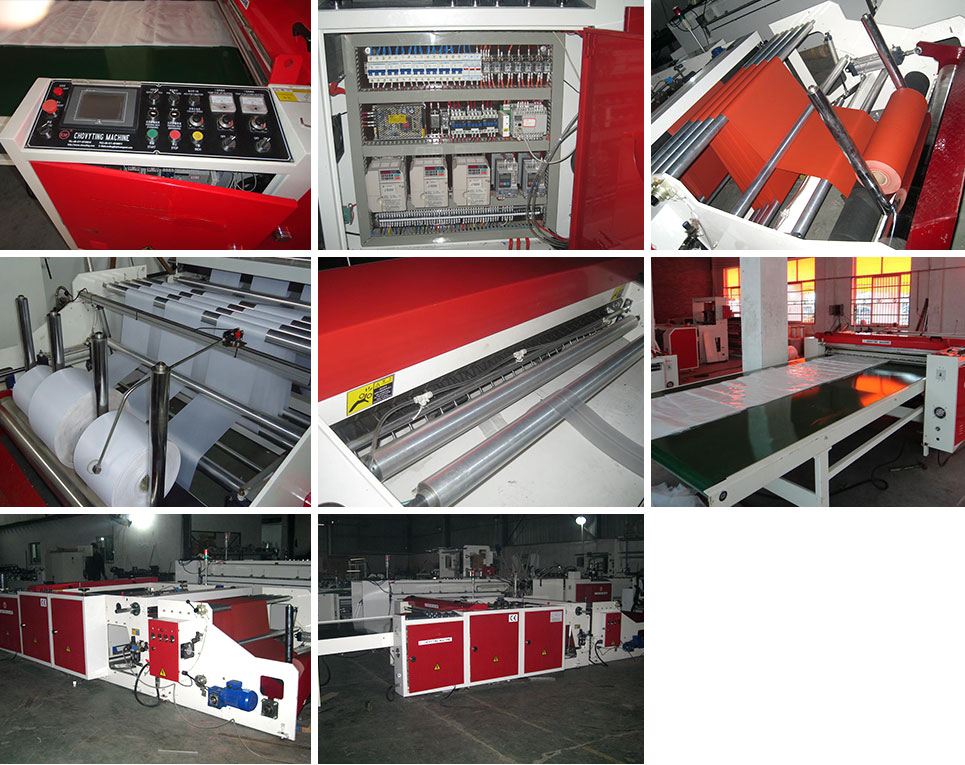

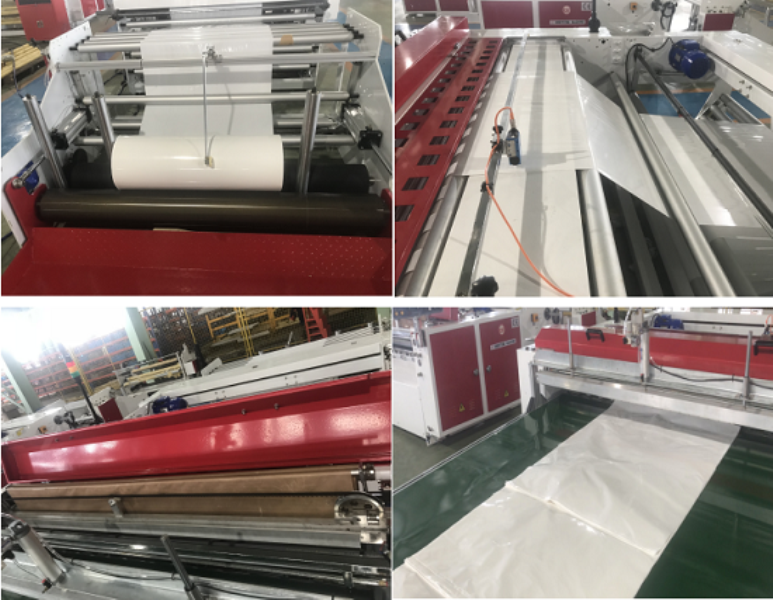

Особенности оборудования: поскольку в качестве сырья используется пленка увеличенной толщины, машина имеет пониженную степень натяжения материала. Станок приспособлен к работе с одним длинным или одновременно двумя укороченными рулонами пленки. Материал пошагово втягивается в операционную зону вертикальной парой валов с полимерным покрытием, зазор между ними регулируется в зависимости от толщины полотна. Благодаря многоуровневой системе натяжения, при подаче материала не образуется складок. Точность позиционирования полотна контролируется немецкими сенсорами SICK. Нагревательная спаечная система с двойным теплообменником обеспечивает высокую надежность спайки. Режущая система с «летающим» ножом (гильотиной) и простой заменой лезвия выполняет отрезание заготовок от полотна. Готовая продукция выкладывается на автоматический приемный стол с поперечной пневматической прижимной планкой. Последний элемент по готовности партии придавливает стопку, и она протягивается вперед для освобождения места. На случай возникновения сбоя процесса или неисправности (например, сбой подачи материала или нарушение температурного порога) предусмотрена система предупреждения и аварийной остановки машины.
Управление машиной производится с помощью цветного сенсорного экрана совместно с программируемым логическим контролером (ПЛК), который выполняет функцию поддержания и мониторинга рабочего цикла.
Дополнительное оборудование (опционально):
- дыропробивное устройство для ручек;
- устройство для V-образной спайки, состоящий из двух стоек с двумя нагревательными планками, прижим которых делается с помощью пневматических цилиндров Shako (Тайвань);
- нож для линии перфорации и устройство намотки (с ручной заменой рулона);
- двойной сервопривод подачи для двух-поточного производства пакетов с принтом;
- устройство подачи пакетов с системой формирования неперекрывающихся спаечных линий.
Особенности оборудования: поскольку в качестве сырья используется пленка увеличенной толщины, машина имеет пониженную степень натяжения материала. Станок приспособлен к работе с одним длинным или одновременно двумя укороченными рулонами пленки. Материал пошагово втягивается в операционную зону вертикальной парой валов с полимерным покрытием, зазор между ними регулируется в зависимости от толщины полотна. Благодаря многоуровневой системе натяжения, при подаче материала не образуется складок. Точность позиционирования полотна контролируется немецкими сенсорами SICK. Нагревательная спаечная система с двойным теплообменником обеспечивает высокую надежность спайки. Режущая система с «летающим» ножом (гильотиной) и простой заменой лезвия выполняет отрезание заготовок от полотна. Готовая продукция выкладывается на автоматический приемный стол с поперечной пневматической прижимной планкой. Последний элемент по готовности партии придавливает стопку, и она протягивается вперед для освобождения места. На случай возникновения сбоя процесса или неисправности (например, сбой подачи материала или нарушение температурного порога) предусмотрена система предупреждения и аварийной остановки машины.
Управление машиной производится с помощью цветного сенсорного экрана совместно с программируемым логическим контролером (ПЛК), который выполняет функцию поддержания и мониторинга рабочего цикла.
Дополнительное оборудование (опционально):
- дыропробивное устройство для ручек;
- устройство для V-образной спайки, состоящий из двух стоек с двумя нагревательными планками, прижим которых делается с помощью пневматических цилиндров Shako (Тайвань);
- нож для линии перфорации и устройство намотки (с ручной заменой рулона);
- двойной сервопривод подачи для двух-поточного производства пакетов с принтом;
- устройство подачи пакетов с системой формирования неперекрывающихся спаечных линий.

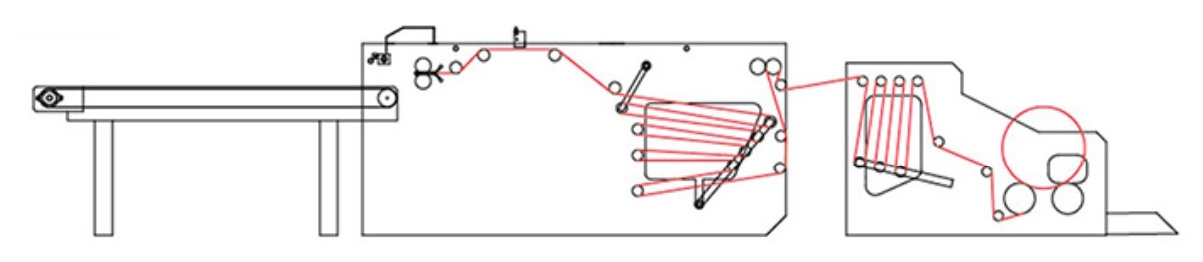

Схема машины для производства толстых пакетов с донной спайкой CW-800FB

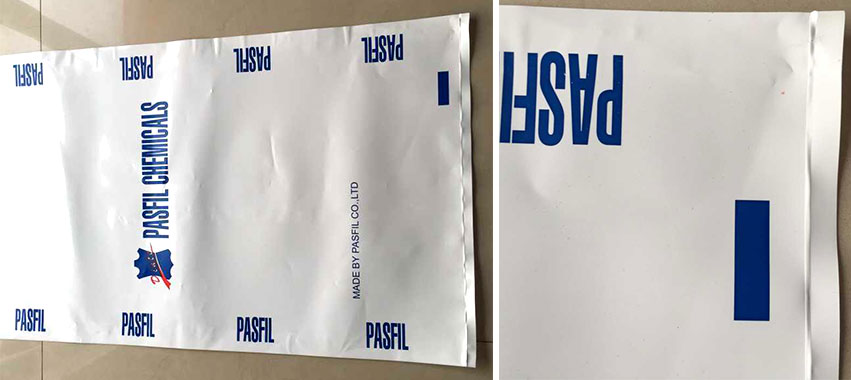

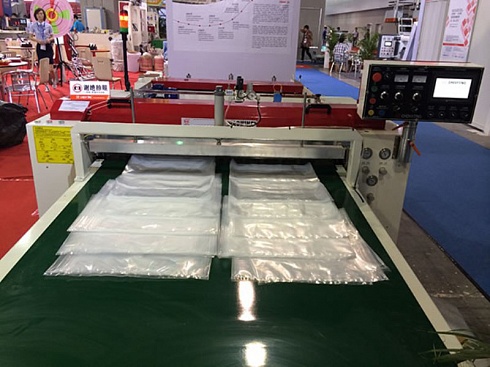

Фото готовой продукции
Модели и характеристики
| Модель | CW-800FB | CW-1000FB | CW-1200FB | CW-1400FB | CW-1600FB |
| Тип производимых пакетов |
Толстостенные пакеты, Пакеты с донным швом |
||||
| Длина пакета (мм) | 200 - 3000 | 200 - 3000 | 200 - 3000 | 200 - 3000 | 200 - 3000 |
| Ширина пакета (мм) | 800 | 900 | 1100 | 1300 | 1500 |
| Производительность (пакетов в минуту) | 80 | 80 | 80 | 80 | 70 |
| Скорость подачи материала (м/мин) | 80 | 80 | 80 | 80 | 70 |
| Толщина пленки (мм) | 0.03 - 0.25 | 0.04 - 0.25 | 0.04 - 0.25 | 0.04 - 0.25 | 0.04 - 0.25 |
| Мощность (кВт) | 6.8 | 7.5 | 8 | 9 | 10 |
| Вес (кг) | 1680 | 1800 | 2000 | 2100 | 2200 |
| Размеры (мм) | 6000х1600х1300 | 6000х1800х1300 | 6000х2000х1300 | 6000х2200х1300 | 6000х2400х1300 |
| Мощность воздушного компрессора (ЛС) | 6 | 6 | 6 | 6 | 6 |
