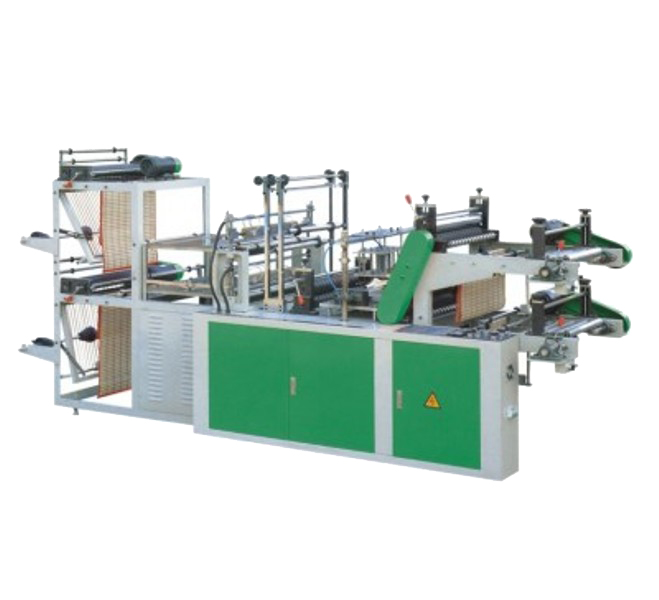

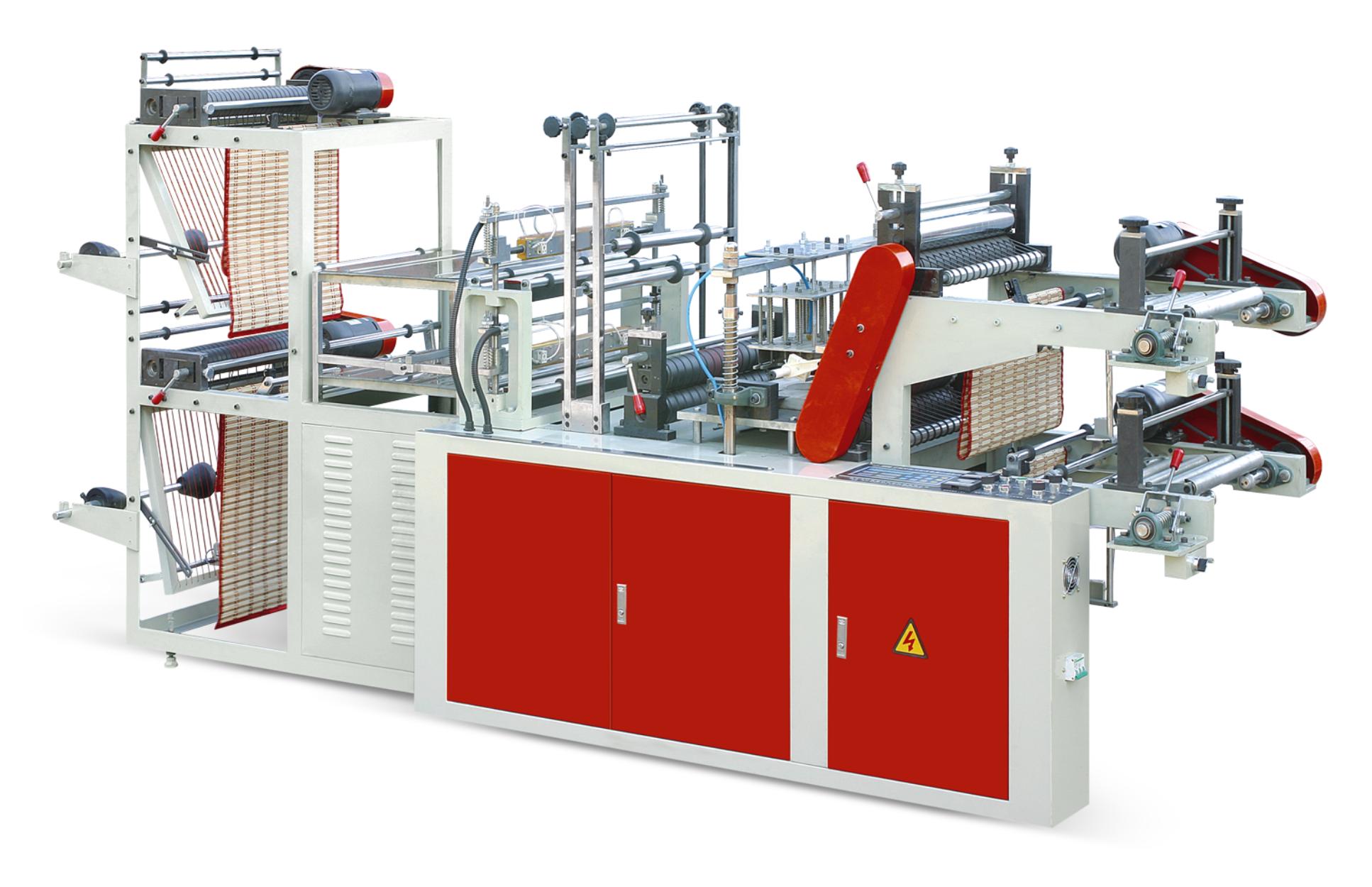

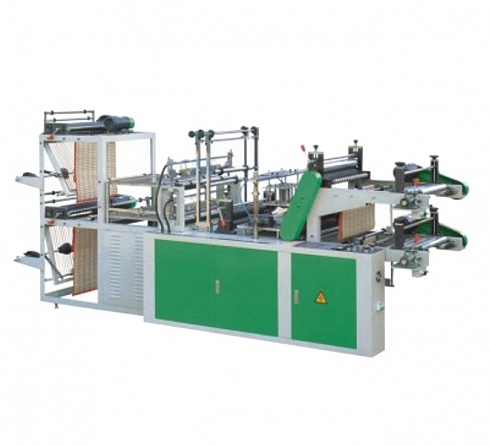

Пакетоделательная машина SHXJ-A500 представляет собой двухпоточную полностью автоматическую программируемую электропневматическую установку для изготовления рулонных пакетов типа «Майка» и плоских фасовочных пакетов в рулоне, которые используются практически во всех продуктовых магазинах.
Последовательность операций: разматывание материала из рулона → сварка контуров пакета / вырубка формы пакета «Майка» → перфорация для отрыва → сворачивание в рулон (при этом накрутку можно выполнять сразу на бумажную втулку).
Особенности оборудования. Размотчик имеет контроль натяжения и позиционирования материала (EPC) с фотоэлектрическим датчиком. Плавность подачи обеспечивается работой сервомотора.
После системы выравнивания с валами из нержавеющей стали есть бамбуковая шторка, которая предотвращает провисание материала. Полотно протягивается по ровным поверхностям: верхняя линия – по наклонной плоскости, а нижняя – по горизонтальному столу. После этих поверхностей пленки накладываются друг на друга. На этом этапе поперечной сварочной планкой выполняется герметизация донного шва и одновременная перфорация полосы отрыва. На следующем операционном посту в работу включается вертикальный перфоратор, с помощью которого наносятся U-образные контуры ручек. После этого готовые пакеты сворачиваются на втулку станции приемки. Здесь также имеется бамбуковая шторка для предотвращения провисания.
Машина имеет систему автоматического предупреждения и приостановки работы на случай возникновения внештатных ситуаций.
Управление линией осуществляется через ввод параметров на сенсорном экране, после чего они поступают в ПЛК.
Последовательность операций: разматывание материала из рулона → сварка контуров пакета / вырубка формы пакета «Майка» → перфорация для отрыва → сворачивание в рулон (при этом накрутку можно выполнять сразу на бумажную втулку).
Особенности оборудования. Размотчик имеет контроль натяжения и позиционирования материала (EPC) с фотоэлектрическим датчиком. Плавность подачи обеспечивается работой сервомотора.
После системы выравнивания с валами из нержавеющей стали есть бамбуковая шторка, которая предотвращает провисание материала. Полотно протягивается по ровным поверхностям: верхняя линия – по наклонной плоскости, а нижняя – по горизонтальному столу. После этих поверхностей пленки накладываются друг на друга. На этом этапе поперечной сварочной планкой выполняется герметизация донного шва и одновременная перфорация полосы отрыва. На следующем операционном посту в работу включается вертикальный перфоратор, с помощью которого наносятся U-образные контуры ручек. После этого готовые пакеты сворачиваются на втулку станции приемки. Здесь также имеется бамбуковая шторка для предотвращения провисания.
Машина имеет систему автоматического предупреждения и приостановки работы на случай возникновения внештатных ситуаций.
Управление линией осуществляется через ввод параметров на сенсорном экране, после чего они поступают в ПЛК.

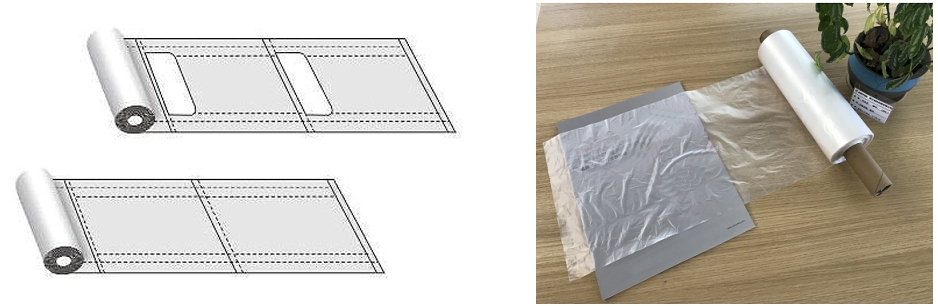

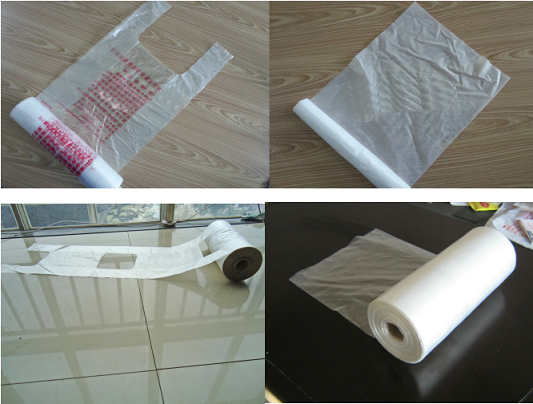

Фото готовой продукции
Модели и характеристики
| Модель | SHXJ-A500 | SHXJ-A600 | SHXJ-A800 |
| Тип производимых пакетов |
Пакеты "Майка" в рулоне Пакеты плоские фасовочные в рулоне |
||
| Ширина пакета (мм) | 400 | 500 | 700 |
| Длина пакета (мм) | 1200 | 1200 | 1200 |
| Толщина пленки (мм) | 0.008 - 0.15 | 0.008 - 0.15 | 0.008 - 0.10 |
| Производительность (пакетов в минуту) | 120 *2 потока | 120 *2 потока | 120 *2 потока |
| Мощность главного двигателя (кВт) | 1.1 | 1.5 | 2.2 |
| Вес (кг) | 900 | 900 | 1000 |
| Размеры (мм) | 3800×1300×1700 | 3800×1200×1850 | 3800×1400×1950 |
