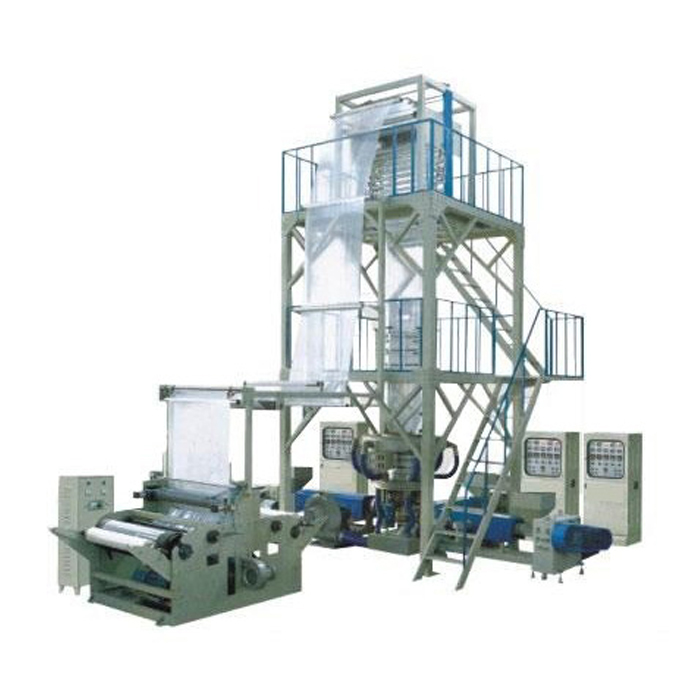

Трехслойный экструдер с башней вращения для широкой пленки 3SJ-FM – это стационарная вертикально-выдувная линия непрерывного типа, предназначенная для производства полиэтиленовой пленки высокого или низкого давления (ПВД/ПНД) большой ширины. В линейке представлены три модели, основными отличительными характеристиками которых являются диаметры шнеков и экструзионной головки и ширина получаемой готовой пленки.
Особенности широкоформатного экструдера для трехслойной пленки:
- Система внутреннего охлаждения рукава (IBC) улучшает прозрачность и качество внутренних свойств пленки.
- Система вращения головы (фильеры) – данное устройство медленно поворачивает выдуваемую из фильеры пленку, чем устраняет такие возможные дефекты как полосы, складки и вариации по толщине и обеспечивает правильную геометрию пленки.
- Двухпостовая намоточная станция типа «спина к спине», с автоматическим ножом и гидравлической системой смены роля.
- Система фотоэлектрической коррекции (EPS) – автоматический котроллер для равномерного наматывания пленки.
- Высокоточная пресс-форма и высокоэффективная система охлаждения с воздушным кольцом обеспечивают равномерную толщину пленки и высокую производительность.
Особенности широкоформатного экструдера для трехслойной пленки:
- Система внутреннего охлаждения рукава (IBC) улучшает прозрачность и качество внутренних свойств пленки.
- Система вращения головы (фильеры) – данное устройство медленно поворачивает выдуваемую из фильеры пленку, чем устраняет такие возможные дефекты как полосы, складки и вариации по толщине и обеспечивает правильную геометрию пленки.
- Двухпостовая намоточная станция типа «спина к спине», с автоматическим ножом и гидравлической системой смены роля.
- Система фотоэлектрической коррекции (EPS) – автоматический котроллер для равномерного наматывания пленки.
- Высокоточная пресс-форма и высокоэффективная система охлаждения с воздушным кольцом обеспечивают равномерную толщину пленки и высокую производительность.
Модели и характеристики
Модель | 3SJ-FM1500 | 3SJ-FM2800 | 3SJ-FM3000 |
Материал пленки | LDPE / LLDPE / HDPE / MLDPE | ||
Ширина пленки (мм) | 1000 - 1400 | 2000 - 2600 | 2500 - 3000 |
Толщина пленки (мм) | 0.03 - 0.15 | ||
Макс. производительность (кг/час) | 120 | 280 | 350 |
Экструдер | |||
Диаметр шнека (винта) (мм) | 60/65/60 | 65/70/65 | 70/75/70 |
Соотношение шнека (L / D) | 28:1 | 28:1 | 28:1 |
Материал шнека (винта) | 38 CRMOALA | ||
Материал цилиндра | 38 CRMOALA | ||
Охлаждение цилиндра | 180w*6 | 180w*6 | 250w*6 |
Мощность двигателя (кВт) | 18.5/22/18.5 | 22/30/22 | 37/45/37 |
Количество зон контроля температуры | 3 | 4 | 4 |
Среднее энергопотребление (кВт) | 70 | 120 | 180 |
Экструзионная головка | |||
Диаметр экструзионной головки (мм) | 350 | 600 | 750 |
Количество зон контроля температуры | 3 | 3 | 4 |
Кольцо обдува | 1 | 1 | 1 |
Мощность двигателя обдува (кВт) | 5.5 | 7.5 | 11 |
Вытяжное устройство | |||
Ширина валов (мм) | Φ160*1500 | Φ200*2800 | Φ250*3200 |
Рабочая ширина валов (мм) | 1400 | 2600 | 3000 |
Скорость вытяжки (м/мин) | 10 - 65 | 10 - 65 | 10 - 65 |
Мощность двигателя вытяжного устройства (кВт) | 1.5 | 2.2 | 3.7 |
Намоточное устройство | |||
Мощность двигателя намотчика (кВт) | 1.5 | 2.2 | 3 |
Скорость намотки (м/мин) | 10 - 65 | 10 - 65 | 10 - 65 |
Размеры (мм) | 7500х2800х7200 | 8000х4100х9300 | 8000х4300х10800 |
