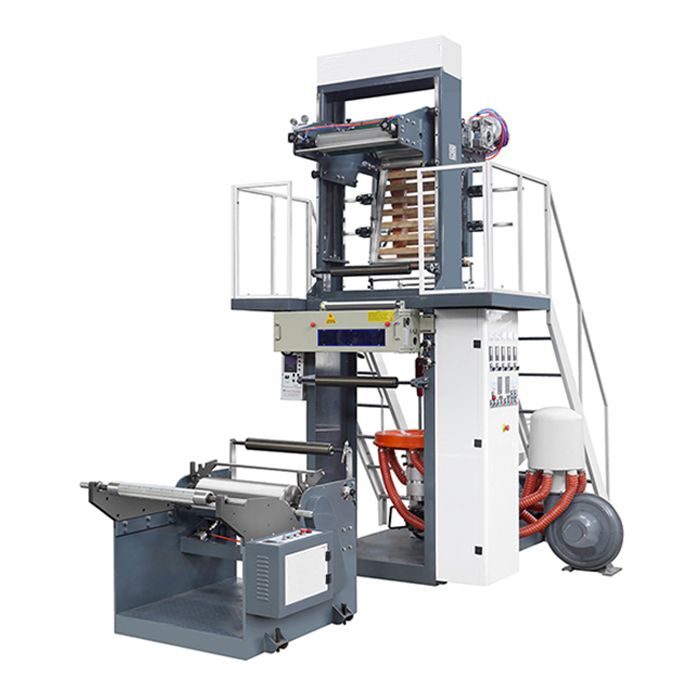

Мини-экструдер для производства ПВД/ПНД пленки SJ-A – это высокоскоростная одношнековая автоматическая машина для производства пленок ПВД / ПНД путем вертикального выдувания рукава с последующим складыванием в рулон.
Принцип действия: полимерные гранулы поступают в цилиндр, в котором движутся при помощи вращающегося шнека (винта) к формующей матрице. Цилиндр нагревается, расплавляя гранулы в однородную массу по мере приближения к матрице. Пластик из экструдера проходит через экструзионную головку матрицы, выполненную в форме кольца, в результате получается тонкий рукав (пузырь). Внутрь рукава непрерывно подается воздух, раздувая его до нужного диаметра и толщины. Снаружи рукав поддерживается специальной стабилизирующей корзиной с прижимными роликами. В процессе подъема пленка охлаждается с помощью внешнего воздушного кольца и вытяжных вальцов. Вытяжные валки складывают рукав в двойной слой, после чего готовое полотно наматывается в рулон.Модели и характеристики
| Модель | SJ-A45 | SJ-A55 |
| Материал пленки | HDPE/LDPE/LLDPE | HDPE/LDPE/LLDPE |
| Ширина пленки (мм) | 100 - 500 | 400 - 800 |
| Толщина пленки HD (мм) | 0.005 - 0.15 | 0.008 - 0.15 |
| Толщина пленки LD (мм) | 0.02 - 0.15 | 0.03 - 0.15 |
| Максимальная производительность HD (кг/час) | 50 | 70 |
| Максимальная производительность LD (кг/час) | 60 | 90 |
| Экструдер | ||
| Диаметр шнека (винта) (мм) | 45 | 55 |
| Соотношение шнека (L / D) | 28:1 / 30:1 | 30:1 |
| Материал шнека (винта) | Sacm-645/38 crmoala | Sacm-645/38 crmoala |
| Материал цилиндра | Sacm-645/38 crmoala | Sacm-645/38 crmoala |
| Мощность двигателя (кВт) | 15 | 22 |
| Количество зон контроля температуры | 4 | 3 |
| Среднее энергопотребление (кВт) | 10 | 20 |
| Экструзионная головка | ||
| Диаметр экструзионной головки (мм) | 150 | 80 |
| Кольцо обдува | двойное | двойное |
| Мощность двигателя обдува (кВт) | 1.5 | 4 |
| Вытяжное устройство | ||
| Ширина валов (мм) | 600 | 900 |
| Рабочая ширина валов (мм) | 500 | 800 |
| Скорость вытяжки (м/мин) | 10 - 100 | 10 - 100 |
| Мощность двигателя вытяжного устройства (кВт) | 0.75 | 1.1 |
| Намоточное устройство | ||
| Скорость намотки (м/мин) | 10 - 100 | 10 - 100 |
| Питание | 380V, 50Гц, 3-фазное | 380V, 50Гц, 3-фазное |
| Размеры (мм) | 3000 x 1500 x 3600 | 5500 x 2500 x 5200 |
