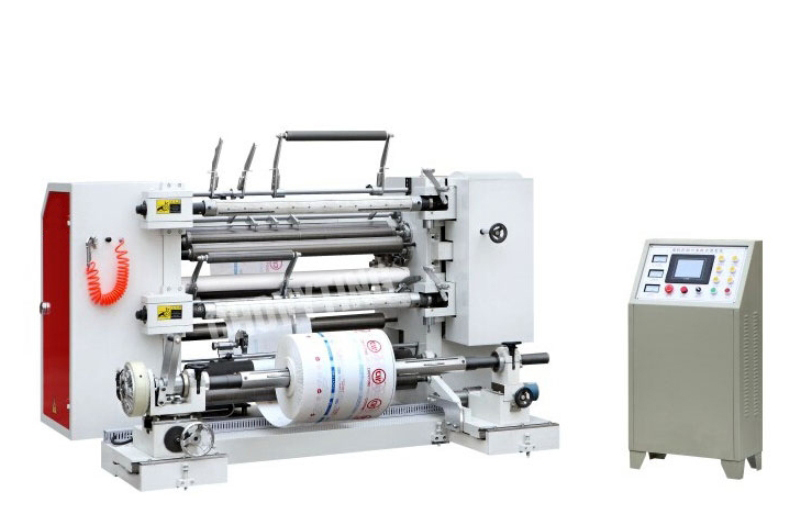

Высокоскоростная бобинорезательная машина CWFQL – это автоматизированное программируемое оборудование, основным предназначением которого является резка рулонных материалов: БОПП, ПЭТ, CPP, CPE, ПВХ, алюминиевая фольга, бумага и др. для подготовки материала необходимой ширины при производстве этикетки, пакетов, печати, бумажной упаковки и прочего.
Особенности оборудования. Корпус выполнен в виде литой металлической рамы. Двигатель оснащен частотным преобразователем. При размотке работает фотоэлектрический датчик контроля кромки края и цветовой метки в случае прозрачной пленки, размотка производится с пневматического вала. Контроль натяжения автоматический. Машина оснащена системой подрезки и выдува кромки вбок. Намотка осуществляется на пневмовалы, контроль натяжения на намотке реализован с помощью электромагнитных порошковых муфт сцепления. Система автоматически подсчитывает погонные метры наматываемой пленки
Резательный станок управляется при помощи программируемого логического контролера (ПЛК), выведенного в отдельный металлический шкаф, на панели которого расположены кнопки и ЖК-экран.
Особенности оборудования. Корпус выполнен в виде литой металлической рамы. Двигатель оснащен частотным преобразователем. При размотке работает фотоэлектрический датчик контроля кромки края и цветовой метки в случае прозрачной пленки, размотка производится с пневматического вала. Контроль натяжения автоматический. Машина оснащена системой подрезки и выдува кромки вбок. Намотка осуществляется на пневмовалы, контроль натяжения на намотке реализован с помощью электромагнитных порошковых муфт сцепления. Система автоматически подсчитывает погонные метры наматываемой пленки
Резательный станок управляется при помощи программируемого логического контролера (ПЛК), выведенного в отдельный металлический шкаф, на панели которого расположены кнопки и ЖК-экран.

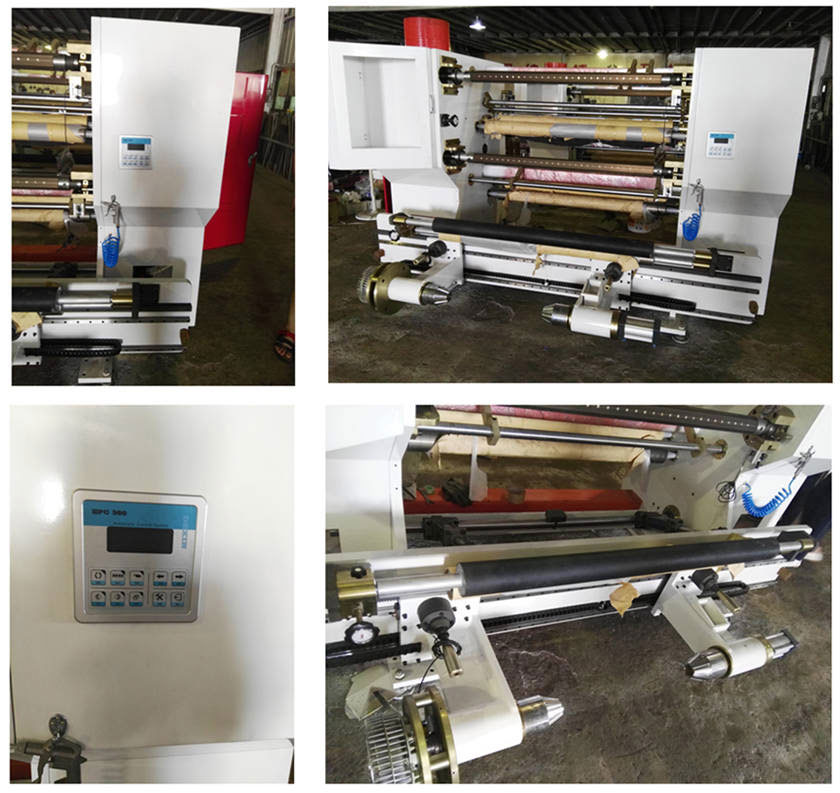

Фото бобинорезательной машины CWFQL
Модели и характеристики
Модель | CWFQL-1100 | CWFQL-1300 | CWFQL-1600 |
Материал, подходящий для резки | БОПП, ПЭТ, CPP, CPE, ПВХ, алюминиевая фольга, бумага и др. | ||
Ширина материала (мм) | 1100 | 1300 | 1600 |
Максимальный диаметр рулона при размотке (Ø, мм) | 600 | 600 | 600 |
Ширина резки (мм) | 50 ~ 1100 | 50 ~ 1300 | 50 ~ 1600 |
Максимальный диаметр рулона при намотке (Ø, мм) | 500 | 500 | 500 |
Скорость резки (м/мин) | 180 | 180 | 180 |
Точность резки (мм) | ± 0.5 | ± 0.5 | ± 0.5 |
Мощность (кВт) | 3.7 | 4.5 | 5 |
Вес (кг) | 1550 | 1850 | 2150 |
Размеры (мм) | 2400×1100×1450 | 2600×1100×1450 | 2900×1100×1450 |
