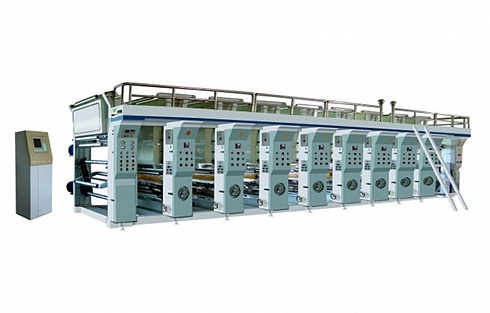

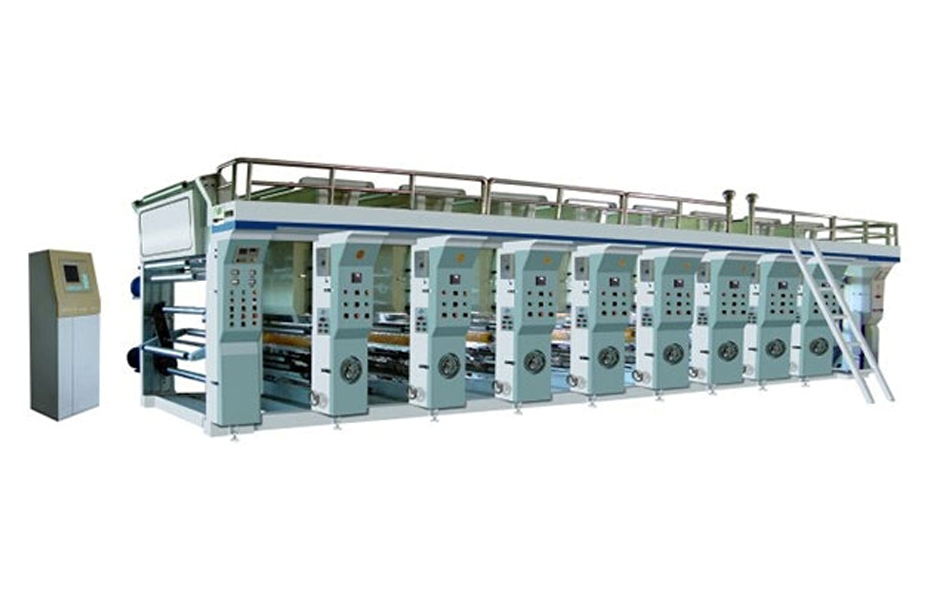

Высокоскоростная 8-цветная машина для ротогравюрной печати CWASY-B – это крупногабаритная программируемая автоматическая печатная линия непрерывно-поточного типа, предназначенная для качественной цветной рекламной печати на различных материалах в рулонах, таких как целлофан, BOPP, PET, PVC, PE, алюминиевая фольга, жидкий картон, рулонная бумага и другие.
Машина обладает рядом преимуществ:
1. Линия оснащена герметичной сушильной печью с автоматическим контролем температуры, что делает производительность печати более эффективной.
2. Автоматическая система натяжения в разматывающем устройстве контролируется с помощью
электромагнитного порошкового тормоза. Крутящий момент двигателя используется для разматывания. Динамически сбалансированные направляющие валики из алюминиевого сплава обеспечивают стабильное натяжение.
3. Машина имеет двойные размоточную и намоточную станции с автозаменой рулонов, что исключает простой машины при смете рулонного материала.
4. В печатных элементах применяются пневматические прижимные валики для обеспечения равномерного давления и простого управления.
5. В данной машине используется привод с регулируемой частотой, который обеспечивает точную регулировку скорости. Фронтальная и оборотная печать могут производиться непрерывно.
Технология ротогравюрной (глубокой) печати и принцип работы машины.
Для переноса краски на материал глубокая (ротогравюрная) печать использует рельефную форму, которая представляет собой металлический вал (формный цилиндр) с выгравированным углубленным печатным изображением. Формный цилиндр с печатной формой получает краску напрямую из резервуара (фонтана) с краской. Ракельный нож «срезает» избыток краски с пробельных элементов. Таким образом, краска остается в нужном количестве лишь в углублённых печатающих элементах формного цилиндра. Далее при соприкосновении с запечатываемым материалом краска переносится на материал из выгравированных углублений, оставляя на нем рисунок. Увлажненное полотно подвергается предварительной, а затем полной сушке, в конце наматывается в рулон на намотчике.
Каждая станция имеет одинаковый набор исполнительных элементов и наносит только один цвет.
Полутона на печатном материале формируются за счёт толщины красочного слоя. Благодаря различной толщине слоев краски на запечатываемом материале получается четкое изображение с тончайшими деталями.
Установка комплектуется центральной системой контроля, состоящей из программируемого логического контроллера (ПЛК), сенсорного экрана с интуитивно понятным интерфейсом.
Машина обладает рядом преимуществ:
1. Линия оснащена герметичной сушильной печью с автоматическим контролем температуры, что делает производительность печати более эффективной.
2. Автоматическая система натяжения в разматывающем устройстве контролируется с помощью
электромагнитного порошкового тормоза. Крутящий момент двигателя используется для разматывания. Динамически сбалансированные направляющие валики из алюминиевого сплава обеспечивают стабильное натяжение.
3. Машина имеет двойные размоточную и намоточную станции с автозаменой рулонов, что исключает простой машины при смете рулонного материала.
4. В печатных элементах применяются пневматические прижимные валики для обеспечения равномерного давления и простого управления.
5. В данной машине используется привод с регулируемой частотой, который обеспечивает точную регулировку скорости. Фронтальная и оборотная печать могут производиться непрерывно.
Технология ротогравюрной (глубокой) печати и принцип работы машины.
Для переноса краски на материал глубокая (ротогравюрная) печать использует рельефную форму, которая представляет собой металлический вал (формный цилиндр) с выгравированным углубленным печатным изображением. Формный цилиндр с печатной формой получает краску напрямую из резервуара (фонтана) с краской. Ракельный нож «срезает» избыток краски с пробельных элементов. Таким образом, краска остается в нужном количестве лишь в углублённых печатающих элементах формного цилиндра. Далее при соприкосновении с запечатываемым материалом краска переносится на материал из выгравированных углублений, оставляя на нем рисунок. Увлажненное полотно подвергается предварительной, а затем полной сушке, в конце наматывается в рулон на намотчике.
Каждая станция имеет одинаковый набор исполнительных элементов и наносит только один цвет.
Полутона на печатном материале формируются за счёт толщины красочного слоя. Благодаря различной толщине слоев краски на запечатываемом материале получается четкое изображение с тончайшими деталями.
Установка комплектуется центральной системой контроля, состоящей из программируемого логического контроллера (ПЛК), сенсорного экрана с интуитивно понятным интерфейсом.

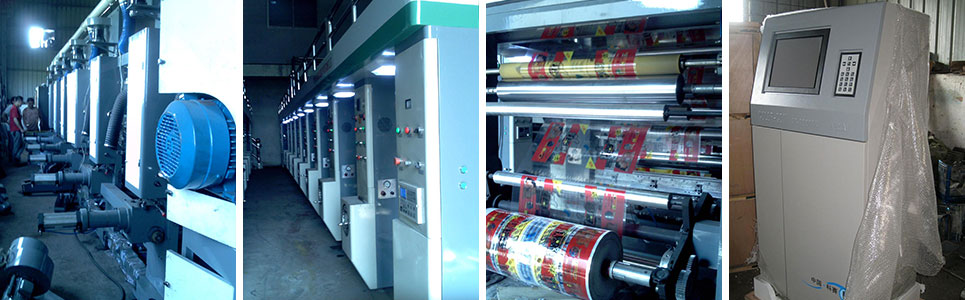

Фото оборудования
Пример ротогравюрной печати машины CWASY-B
Cхема устройства печатной секции ротогравюрной печатной машины
Технология глубокой (ротогравюрной) печати
Модели и характеристики
Модель | CWASY-8600B | CWASY-8800B | CWASY-81000B |
Способ печати | Ротогравюрная (глубокая) печать | ||
Количество цветов | 8 | 8 | 8 |
Максимальная ширина материала (мм) | 650 | 850 | 1050 |
Максимальная ширина печати (мм) | 600 | 800 | 1000 |
Скорость печати (м/мин) | 150 | 150 | 150 |
Максимальный диаметр рулона при размотке (Ø, мм) | 650 | 500 | 650 |
Диаметр формного цилиндра (Ø, мм) | 120 - 300 | 120 - 300 | 120 - 300 |
Точность печати (мм) | ± 0.1 | ± 0.1 | ± 0.1 |
Диапазон контроля натяжения по всей ширине (кг) | 3 - 25 | 3 - 25 | 3 - 25 |
Мощность (кВт) | 133 | 161 | 185 |
Вес (кг) | 23000 | 25000 | 27000 |
Размеры (мм) | 14500×3300×2700 | 14500×3500×2700 | 14500×3700×2700 |
