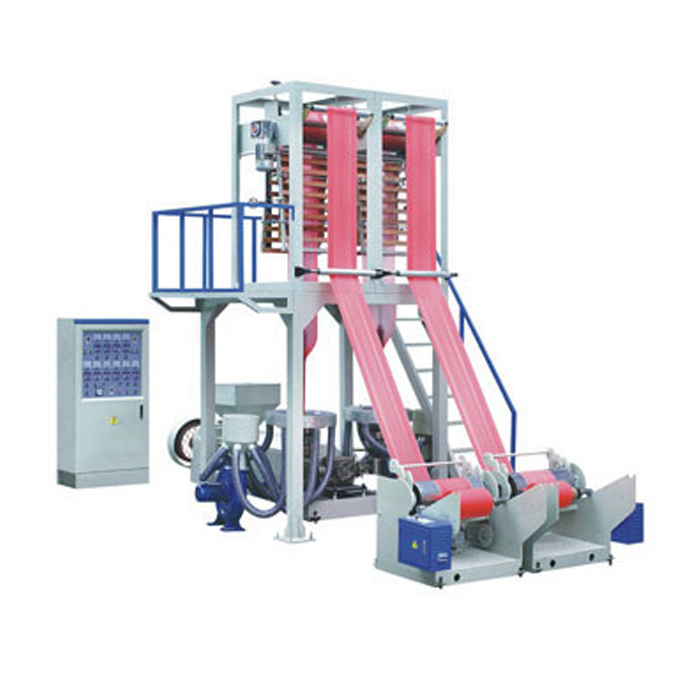

Одношнековый экструдер с двумя фильерами SJ-FM – это стационарная автоматическая двух-линейная установка непрерывного действия, которая работает в связке с двух-линейным наматывающим станком, образуя эффективную линию по производству полиэтиленовой пленки. Основной отличительной особенностью данной линии является наличие одного экструдера с двумя выдувными головками. Благодаря двойному потоку выработки, такой конвейер обладает высокой производительностью и помогает снизить общее потребление электроэнергии. На выходе получается два рулона LDPE/HDPE/LLDPE пленки, которая служит исходным сырьем для производства пакетов для повседневных бытовых и промышленных нужд.
Принцип действия: в процессе экструзии с раздувом пленки небольшие пластиковые гранулы расплавляются в точно контролируемых условиях до пластичного гибкого состояния. Затем они прессуются (экструдируются) через круглый зазор-фильеру для подачи на два потока в две формующие матрицы, в результате чего получается две непрерывных трубки-пузыря из пластика. Пока материал все еще находится в этом расплавленном состоянии, внутрь пузыря непрерывно подается воздух, раздувая его до нужного диаметра и толщины. Надутый пузырь пластика вытянут вертикально вверх по башне, так что у него есть возможность остыть, прежде чем он будет сплющен вальцовым прессом. После опускания с линии охлаждения, каждая полоса сматывается в рулон.
Экструдер управляется с помощью электроавтоматики, которая содержится в обособленном металлическом шкафу, на внешней панели которого имеется многокнопочный пульт и цифровые датчики переменных показателей. Комплект ЗИП в инструментальном ящике, сборник технической документации и сертификаты предоставляются обязательно.
Принцип действия: в процессе экструзии с раздувом пленки небольшие пластиковые гранулы расплавляются в точно контролируемых условиях до пластичного гибкого состояния. Затем они прессуются (экструдируются) через круглый зазор-фильеру для подачи на два потока в две формующие матрицы, в результате чего получается две непрерывных трубки-пузыря из пластика. Пока материал все еще находится в этом расплавленном состоянии, внутрь пузыря непрерывно подается воздух, раздувая его до нужного диаметра и толщины. Надутый пузырь пластика вытянут вертикально вверх по башне, так что у него есть возможность остыть, прежде чем он будет сплющен вальцовым прессом. После опускания с линии охлаждения, каждая полоса сматывается в рулон.
Экструдер управляется с помощью электроавтоматики, которая содержится в обособленном металлическом шкафу, на внешней панели которого имеется многокнопочный пульт и цифровые датчики переменных показателей. Комплект ЗИП в инструментальном ящике, сборник технической документации и сертификаты предоставляются обязательно.
Модели и характеристики
| Модель | SJ55-FM400 | SJ60-FM500 | SJ65-FM600 | SJ-70FM-700 | SJ-75FM-800 |
| Материал пленки | LDPE / LLDPE / HDPE / MLDPE | ||||
| Максимальная ширина пленки (мм) | 350*2 | 450*2 | 550*2 | 650*2 | 750*2 |
| Толщина пленки (мм) | 0.003 - 0.15 | 0.006 - 0.10 | |||
| Максимальная производительность (кг/час) | 40 | 55 | 70 | 75 | 90 |
| Экструдер | |||||
| Диаметр шнека (винта) (мм) | 55 | 60 | 65 | 70 | 75 |
| Скорость вращения шнека (об/мин) | 10 - 110 | 10 - 110 | 10 - 110 | 10 - 110 | 10 - 110 |
| Соотношение шнека (L / D) | 28:1 | 28:1 | 28:1 | 28:1 | 28:1 |
| Материал шнека (винта) | 38 CRMOALA | 38 CRMOALA | |||
| Материал цилиндра | 38 CRMOALA | 38 CRMOALA | |||
| Мощность двигателя (кВт) | 15 | 18.5 | 22 | 30 | 37 |
| Количество зон контроля температуры | 3 | 3 | 4 | 4 | 4 |
| Среднее энергопотребление (кВт) | 30 | 38 | 45 | 55 | 70 |
| Экструзионная головка | |||||
| Диаметр экструзионной головки (мм) | 50*2 | 55*2 | 370*2 | ||
| Количество зон контроля температуры | 1*2 | 1*2 | 1*2 | 1*2 | 1*2 |
| Кольцо обдува | 1*2 | 1*2 | 1*2 | 1*2 | 1*2 |
| Мощность двигателя обдува (кВт) | 1.5kw*2 | 1.5kw*2 | 1.5kw*2 | 1.5kw*2 | 1.5kw*2 |
| Вытяжное устройство | |||||
| Ширина валов (мм) | Φ140*400*2 | Φ140*500*2 | Φ140*600*2 | Φ140*700*2 | Φ140*800*2 |
| Рабочая ширина валов (мм) | 350*2 | 450*2 | 550*2 | 650*2 | 750*2 |
| Скорость вытяжки (м/мин) | 10 - 65 | 10 - 65 | 10 - 65 | 10 - 65 | 10 - 65 |
| Мощность двигателя вытяжного устройства (кВт) | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 |
| Намоточное устройство | |||||
| Скорость намотки (м/мин) | 10 - 65 | 10 - 65 | 10 - 65 | 10 - 65 | 10 - 65 |
| Питание | 380V, 50Гц, 3-фазное | ||||
| Размеры (мм) | 4500x2200x3900 | 5000x2400x3900 | 5500x2600x4400 | 5000×2400×4000 | 5200×2600×4200 |
