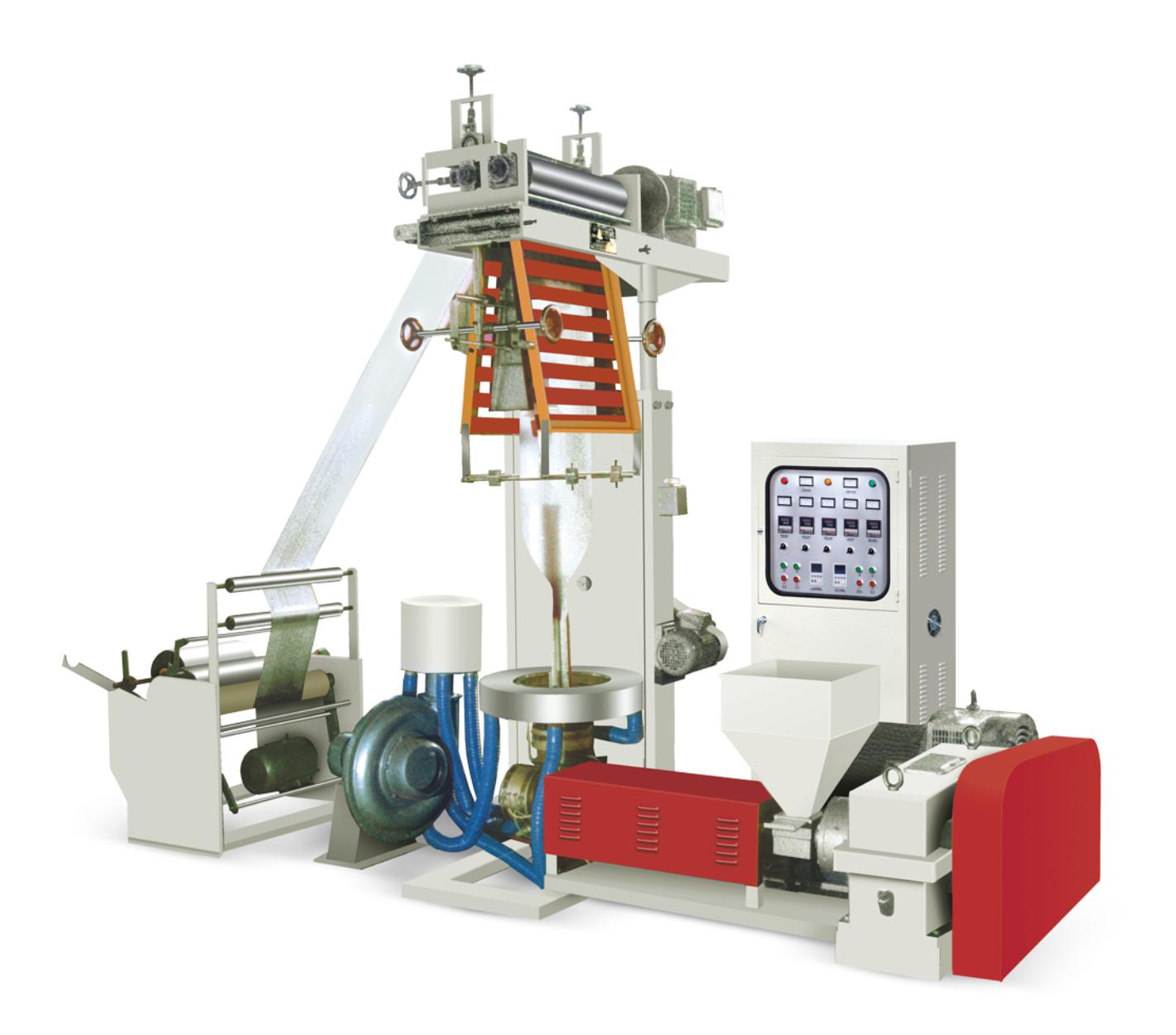

Мини-экструдер для производства ПВД/ПНД пленки FB-E – это одношнековая высокоскоростная автоматическая машина, которая предназначена для получения полимерной пленки из HDPE, LDPE и LLDPE материалов с последующим складыванием в рулон.
Принцип действия: Основной процесс экструзии заключается в непрерывном преобразовании термопластичного материала в пленку определенной формы и происходит это в следующие несколько этапов. Полимерные гранулы или порошок поступают в цилиндр со шнеком и достигают нужной степени пластификации. Пластик из экструдера проходит через кольцеобразную экструзионную матрицу, превращаясь в тонкий рукав трубчатой формы. В то же время экранный фильтр отфильтровывает возможное загрязнение сырья, чтобы избежать попадания загрязняющих частиц в готовый продукт и образования брака, дырок или разрывов. За счет данного экрана фильтра также достигается большее давление в экструдере, что способствует лучшему перемешиванию и гомогенизации расплава. Внутрь рукава непрерывно подается воздух, раздувая его до нужного диаметра и толщины. В процессе подъема пленка охлаждается с помощью внешнего воздушного кольца и вытяжных вальцов, которые имеют регулировку подъема до 700 мм в зависимости от технологических требований разного сырья. Вытяжные валки складывают рукав в двойной слой, после чего готовое полотно наматывается в рулоны.
Принцип действия: Основной процесс экструзии заключается в непрерывном преобразовании термопластичного материала в пленку определенной формы и происходит это в следующие несколько этапов. Полимерные гранулы или порошок поступают в цилиндр со шнеком и достигают нужной степени пластификации. Пластик из экструдера проходит через кольцеобразную экструзионную матрицу, превращаясь в тонкий рукав трубчатой формы. В то же время экранный фильтр отфильтровывает возможное загрязнение сырья, чтобы избежать попадания загрязняющих частиц в готовый продукт и образования брака, дырок или разрывов. За счет данного экрана фильтра также достигается большее давление в экструдере, что способствует лучшему перемешиванию и гомогенизации расплава. Внутрь рукава непрерывно подается воздух, раздувая его до нужного диаметра и толщины. В процессе подъема пленка охлаждается с помощью внешнего воздушного кольца и вытяжных вальцов, которые имеют регулировку подъема до 700 мм в зависимости от технологических требований разного сырья. Вытяжные валки складывают рукав в двойной слой, после чего готовое полотно наматывается в рулоны.
Управление экструдером производит электроавтоматический блок с кнопками, находящийся в отдельном металлическом шкафу, комплектуемым вместе с установкой.
Модели и характеристики
| Модель | FB-E-600 | FB-E-800 |
| Материал пленки | HDPE / LDPE / LLDPE | HDPE / LDPE / LLDPE |
| Ширина пленки (мм) | 600 | 800 |
| Толщина пленки (мм) | 0.008 - 0.10 | 0.008 - 0.10 |
| Максимальная производительность HD (кг/час) | 40 | 50 |
| Экструдер | ||
| Диаметр шнека (винта) (мм) | 50 | 55 |
| Соотношение шнека (L / D) | 28:1 | 28:1 |
| Скорость вращения шнека (об/мин) | 10 - 100 | 10 - 100 |
| Материал шнека (винта) | Sacm-645/38 crmoala | Sacm-645/38 crmoala |
| Материал цилиндра | Sacm-645/38 crmoala | Sacm-645/38 crmoala |
| Мощность двигателя (кВт) | 11 | 15 |
| Экструзионная головка | ||
| Диаметр экструзионной головки (мм) | 80 / 120 | 80 /160 |
| Вытяжное устройство | ||
| Ширина валов (мм) | 700 | 900 |
| Рабочая ширина валов (мм) | 600 | 800 |
| Скорость вытяжки (м/мин) | 10 - 100 | 10 - 100 |
| Регулировка подъема (мм) | 700 | 700 |
| Мощность двигателя вытяжного устройства (кВт) | 0.75 | 1.1 |
| Намоточное устройство | ||
| Скорость намотки (м/мин) | 10 - 100 | 10 - 100 |
| Общая мощность (кВт) | 22 | 28 |
| Питание | 380V, 50Гц, 3-фазное | 380V, 50Гц, 3-фазное |
| Размеры (мм) | 4000 x 2000 x 2900 | 4600 x 2300 x 3900 |
| Вес (кг) | 2200 | 2600 |
