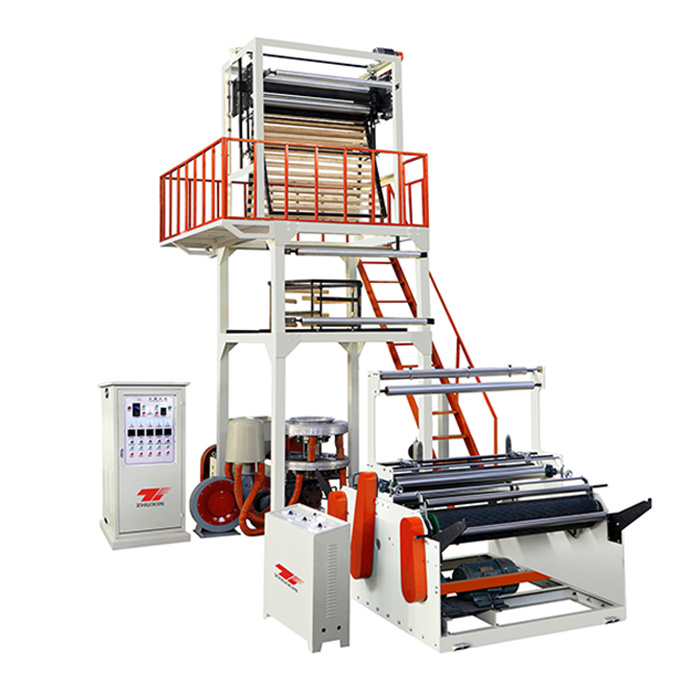

Экструдер с башней вращения SJ-Н – это автоматическая вертикально-выдувная линия непрерывного типа, предназначенная для производства полиэтилена высокой или низкой плотности HDPE, LDPE, а также линейного полиэтилена низкой плотности LLDPE в пленку, такую как термоусадочная пленка, ПВД/ПНД пленку и тд. Данные виды пленок являются универсальными и используются в качестве упаковки для пищевой и непищевой продукции, и поверхность данных пленок подходит для нанесения на нее графической информации с помощью печатного оборудования.
Особенности экструдера с вращающейся головой:
Особенности экструдера с вращающейся головой:
- Шнековая пара (материальный цилиндр и шнек) изготовлена из высококачественной азотированной композитной стали.
- Система вращения головы (матрицы), которая медленно поворачивает рукав пленки, выходящий из фильеры, на 360 градусов в обе стороны, что устраняет полосы, складки и вариации по толщине и гарантирует хорошие геометрические параметры рулона пленки. Кроме того, такая технология может помочь замаскировать ошибки в рецептуре расплава, которые вызывают изменения толщины пленки (калибровочные полосы).
- Система внутреннего охлаждения пузыря (IBC) улучшает прозрачность и качество внутренних свойств пленки.
- Система двойной намотки, позволяющая одновременно наматывать две половины пленочного рукава, продольно разрезаемого пополам в ходе протяжки.
- Система фотоэлектрической коррекции (EPS) - автоматическая коррекция наведения, которая обеспечивает аккуратное наматывание пленки.
- Высокоточная пресс-форма и высокоэффективная система охлаждения с воздушным кольцом обеспечивают равномерную толщину пленки и высокую производительность.
Модели и характеристики
| Модель | SJ-H45 | SJ-H50 | SJ-H55 | SJ-H60 | SJ-H65 |
| Материал пленки | HDPE/LDPE/LLDPE | HDPE/LDPE/LLDPE | HDPE/LDPE/LLDPE | HDPE/LDPE/LLDPE | HDPE/LDPE/LLDPE |
| Ширина пленки (мм) | 100 - 500 | 300 - 600 | 400 - 800 | 500 - 1000 | 600 - 1200 |
| Толщина пленки HD (мм) | 0.009 - 0.05 | 0.009 - 0.05 | 0.009 - 0.15 | 0.009 - 0.15 | 0.009 - 0.15 |
| Толщина пленки LD (мм) | 0.02 - 0.15 | 0.02 - 0.15 | 0.03 - 0.15 | 0.03 - 0.15 | 0.03 - 0.15 |
| Максимальная производительность HD (кг/час) | 35 | 40 | 50 | 55 | 65 |
| Максимальная производительность LD (кг/час) | 45 | 50 | 60 | 70 | 80 |
|
Экструдер |
|||||
| Диаметр шнека (винта) (мм) | 45 | 50 | 55 | 60 | 65 |
| Соотношение шнека (L / D) | 28:1 / 30:1 | 28:1 / 30:1 | 28:1 / 30:1 | 28:1 / 30:1 | 28:1 / 30:1 |
| Материал шнека (винта) | Sacm-645/38 crmoala | ||||
| Материал цилиндра | Sacm-645/38 crmoala | ||||
| Охлаждение цилиндра | 370W*1 | 370W*2 | 370W*2 | 370W*2 | 370W*2 |
| Мощность двигателя (кВт) | 11 | 15 | 18.5 | 22 | 22 |
| Количество зон контроля температуры | 3 | 3 | 3 | 4 | 4 |
| Среднее энергопотребление (кВт) | 12 | 18 | 20 | 25 | 30 |
|
Экструзионная головка |
|||||
| Диаметр экструзионной головки (мм) | 60 | 80 | 80 | 100 | 100 |
| Количество зон контроля температуры | 3 | 3 | 3 | 3 | 3 |
| Кольцо обдува | 1 | 1 | 1 | 1 | 1 |
| Мощность двигателя обдува (кВт) | 1.5 | 1.5 | 2.2 | 3 | 3 |
|
Вытяжное устройство |
|||||
| Ширина валов (мм) | 600 | 700 | 900 | 1100 | 1300 |
| Рабочая ширина валов (мм) | 500 | 600 | 800 | 1000 | 1200 |
| Регулировка подъема (мм) | 800 | 800 | 800 | 800 | 800 |
| Скорость вытяжки (м/мин) | 10 - 100 | 10 - 100 | 10 - 100 | 10 - 80 | 10 - 80 |
| Мощность двигателя вытяжного устройства (кВт) | 0.75 | 1.1 | 1.5 | 1.5 | 1.5 |
|
Намоточное устройство |
|||||
| Тип намоточного устройства | контактно-фрикционный | ||||
| Скорость намотки (м/мин) | 10 - 100 | 10 - 100 | 10 - 80 | 10 - 80 | 10 - 80 |
| Питание | 380V, 50Гц, 3-фазное | ||||
| Размеры (мм) | 3800 x 2000 x 4100 | 5000 x 2200 x 4500 | 5500 x 2500 x 5200 | 5800 x 2800 x 6300 | 5800 x 2800 x 6300 |
