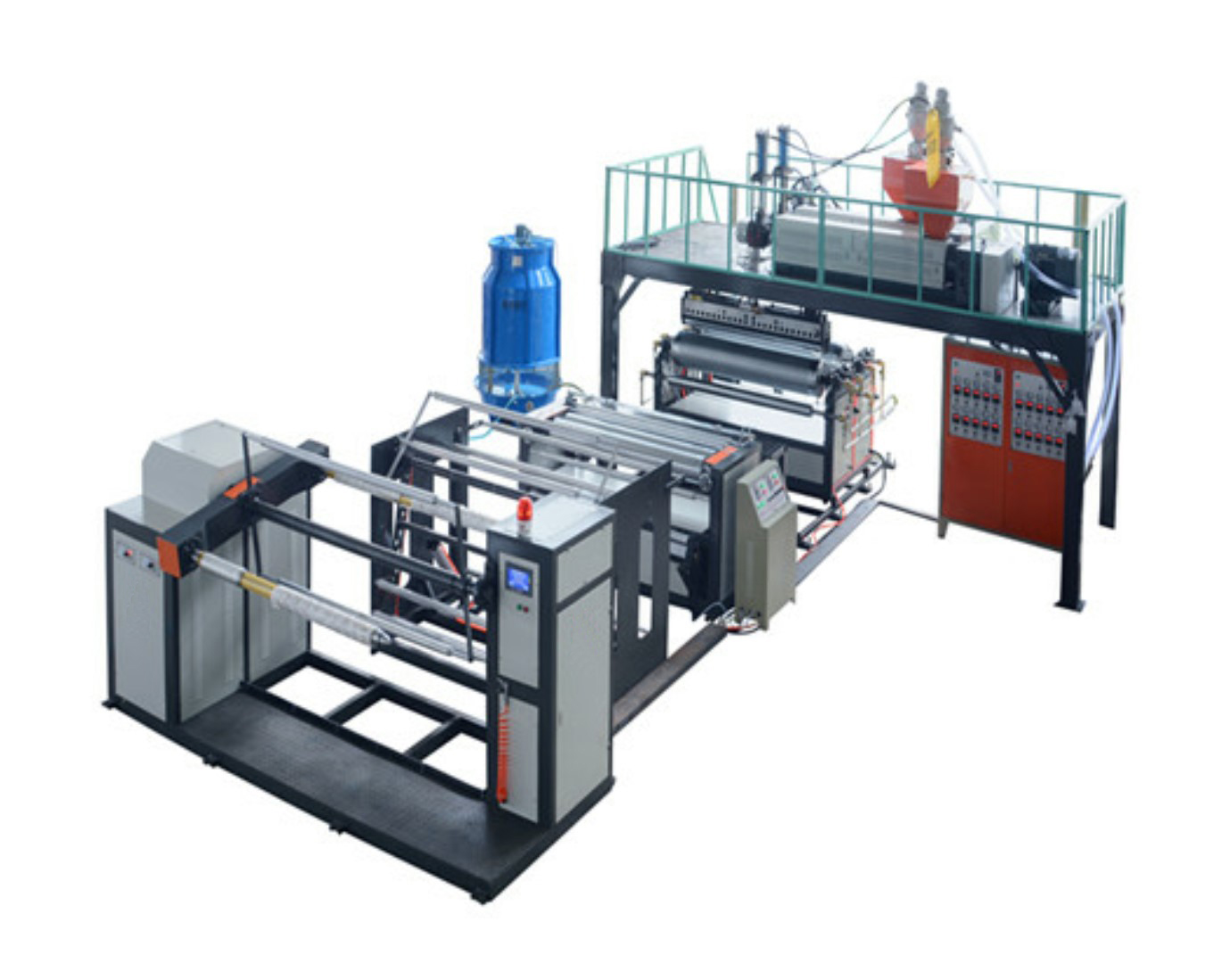

Экструдер для производства воздушно-пузырьковой пленки YHPE – это стационарная электро-автоматическая установка, состоящая из нескольких основных модулей, обеспечивающих производство двухслойной воздушно-пузырчатой пленки из полиэтилена низкой плотности (ПЭНП) или линейного полиэтилена низкой плотности (ЛПЭНП). Преимущество наличия двух экструзионных модулей позволяет отдельно контролировать пузырчатый слой и плоский слой для достижения оптимальных конечных характеристик.
В результате получается воздушно-пузырьковый пленочный материал, имеющий хорошие ударозащитные, теплоизоляционные и антистатические свойства, в связи с чем, широко используется для упаковки товаров при транспортировке или товаров, чувствительных к резким изменения температуры.
Принцип работы линии. Полиэтиленовое сырье в виде гранул подается из загрузочного бункера экструдера в цилиндрическую камеру со шнеком, где оно плавится и смешивается. Расплавленная масса выдавливается через фильеру формующей матрицы двумя потоками. Первый из них попадает непосредственно на специальный барабан, на поверхности которого находятся круглые отверстия (ячейки) определенных глубины и диаметра. В зависимости от нужных размеров пузырька, устанавливается барабан с отверстиями диаметром 6,5 ~ 30 мм и высотой 2,5 ~ 15 мм. Внутри барабана создается вакуум, благодаря которому масса затягивается внутрь до нужной глубины через перфорацию дна каждой ячейки барабана и застывает. Второй поток в это время накрывает полученный пузырьковый слой, спаивается с ним и охлаждается. Готовое полотно поступает в намотчик с автоматической сменой рулонов.
Опционально, машина может быть укомплектована:
- чиллером;
- автозагрузчиком сырья;
- автоматической заменой экрана (фильтра);
- электроприводной мешалкой;
- установкой переработки отходов в виде кромки и тд.
В результате получается воздушно-пузырьковый пленочный материал, имеющий хорошие ударозащитные, теплоизоляционные и антистатические свойства, в связи с чем, широко используется для упаковки товаров при транспортировке или товаров, чувствительных к резким изменения температуры.
Принцип работы линии. Полиэтиленовое сырье в виде гранул подается из загрузочного бункера экструдера в цилиндрическую камеру со шнеком, где оно плавится и смешивается. Расплавленная масса выдавливается через фильеру формующей матрицы двумя потоками. Первый из них попадает непосредственно на специальный барабан, на поверхности которого находятся круглые отверстия (ячейки) определенных глубины и диаметра. В зависимости от нужных размеров пузырька, устанавливается барабан с отверстиями диаметром 6,5 ~ 30 мм и высотой 2,5 ~ 15 мм. Внутри барабана создается вакуум, благодаря которому масса затягивается внутрь до нужной глубины через перфорацию дна каждой ячейки барабана и застывает. Второй поток в это время накрывает полученный пузырьковый слой, спаивается с ним и охлаждается. Готовое полотно поступает в намотчик с автоматической сменой рулонов.
Опционально, машина может быть укомплектована:
- чиллером;
- автозагрузчиком сырья;
- автоматической заменой экрана (фильтра);
- электроприводной мешалкой;
- установкой переработки отходов в виде кромки и тд.
Фото перфорации ячеек барабана

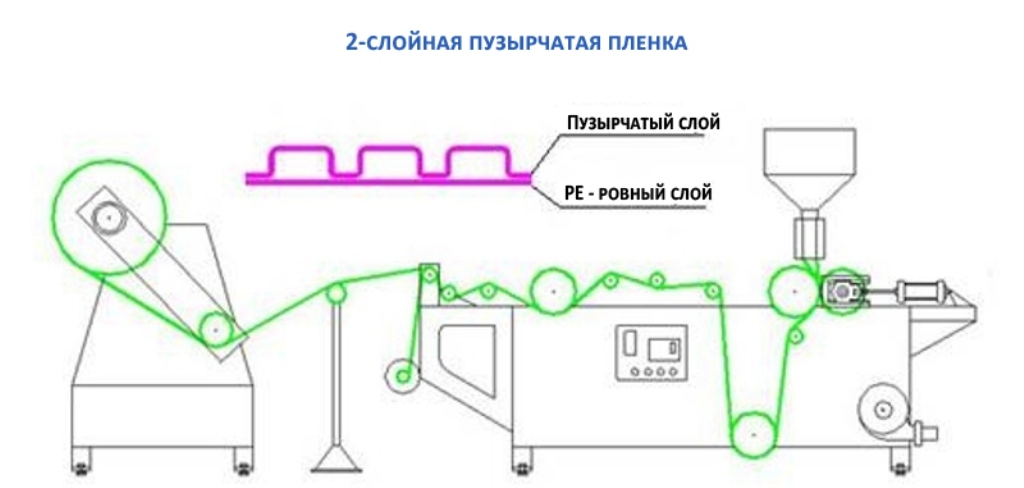

Схема слоев воздушно-пузырчатой пленки (2 и 5 слоев)

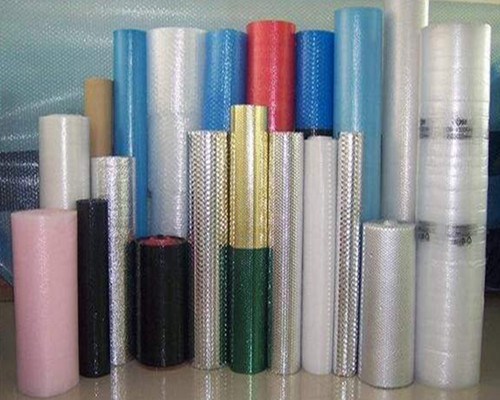

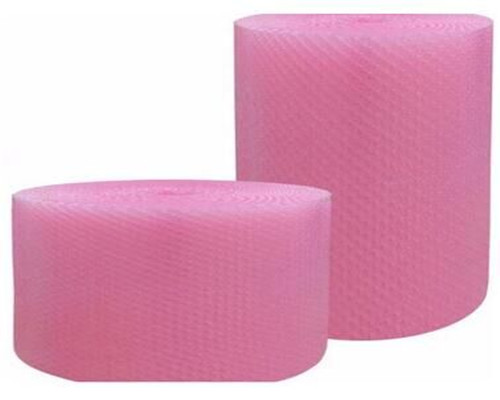

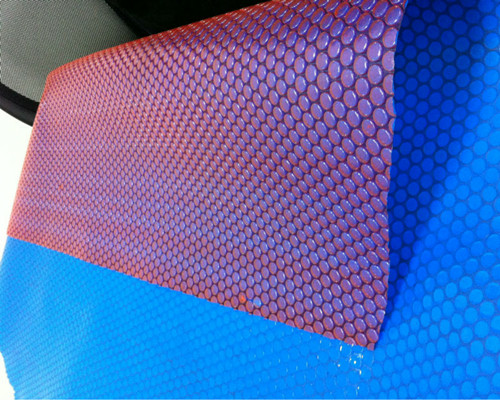

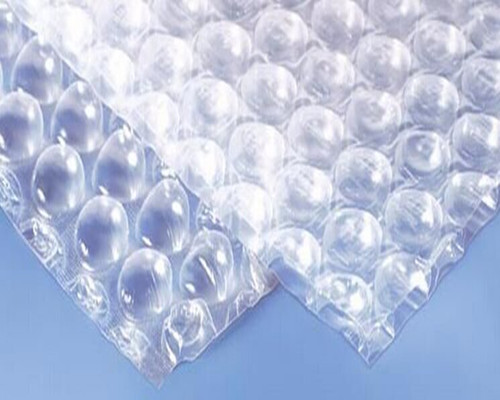

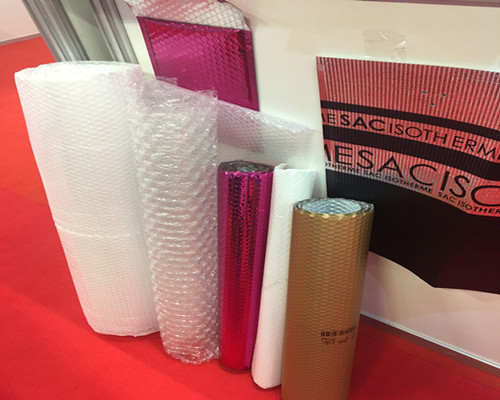

Варианты готовой воздушно-пузырьковой пленки
Видео работы экструдера для производства воздушно-пузырчатой пленки
Модели и характеристики
Модель | YHPE-1500 | YHPE-1600 | YHPE-1800 | YHPE-2000 | YHPE-2200 | YHPE-2500 | YHPE-3000 | YHPE-3500 |
Материал пленки | LDPE | LDPE | LDPE | LDPE | LDPE | LDPE | LDPE | LDPE |
Ширина пленки (мм) | 1500 | 1600 | 1800 | 2000 | 2200 | 2500 | 3000 | 3500 |
Производительность (кг/час) | 70 - 100 | 70 - 110 | 90 - 130 | 100 - 150 | 110 - 180 | 130 - 200 | 150 - 250 | 160 - 280 |
Диаметр шнека (винта) (мм) | 65/55 | 65/55 | 70/55 | 75/60 | 80/65 | 85/70 | 100/85 | 110/95 |
Соотношение шнека (L / D) | 32:1 | 32:1 | 32:1 | 32:1 | 32:1 | 32:1 | 32:1 | 32:1 |
Материал шнека (винта) | Sacm-645/38 crmoala | |||||||
Материал цилиндра | Sacm-645/38 crmoala | |||||||
Общая мощность (кВт) | 95 | 98 | 110 | 130 | 150 | 160 | 180 | 200 |
Питание | 380V, 50Гц, 3-фазное |
