Дробеметная установка с сетчатым конвейером серии QWD – это стационарное дробеструйное оборудование непрерывного типа, предназначенное для очистки различных металлических изделий (литые чугунные детали, тонкостенные алюминиевые части, керамические изделия) от ржавчины, заусенцев, окалины и других наслоений.
Принцип работы: изделия укладываются на сетчатый ленточный конвейер, движущийся по замкнутому циклу, пропуская изделия через дробеструйную камеру, в которой происходит их очистка. Для более равномерной очистки углублений и извилистых частей изделий рекомендуется располагать их рядом друг с другом в один слой. Дробеструйные турбины расположены под небольшими углами, над конвейером и под ним, что обеспечивает всестороннюю и полную очистку деталей.
Сеть конвейера изготовлена из стойкого к воздействию абразива марганцевого сплава, что обеспечивает её долговечность.
Использованная абразивная дробь после фильтрации от пыли автоматически подается в бункер для повторного использования, что обеспечивает рециркуляцию и экономию абразивного материала.
Пыль в процессе очистки отфильтровывается и удаляется в пылесборник.

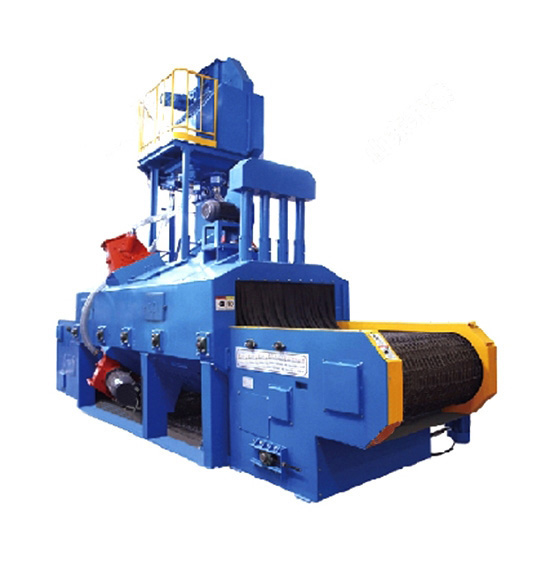

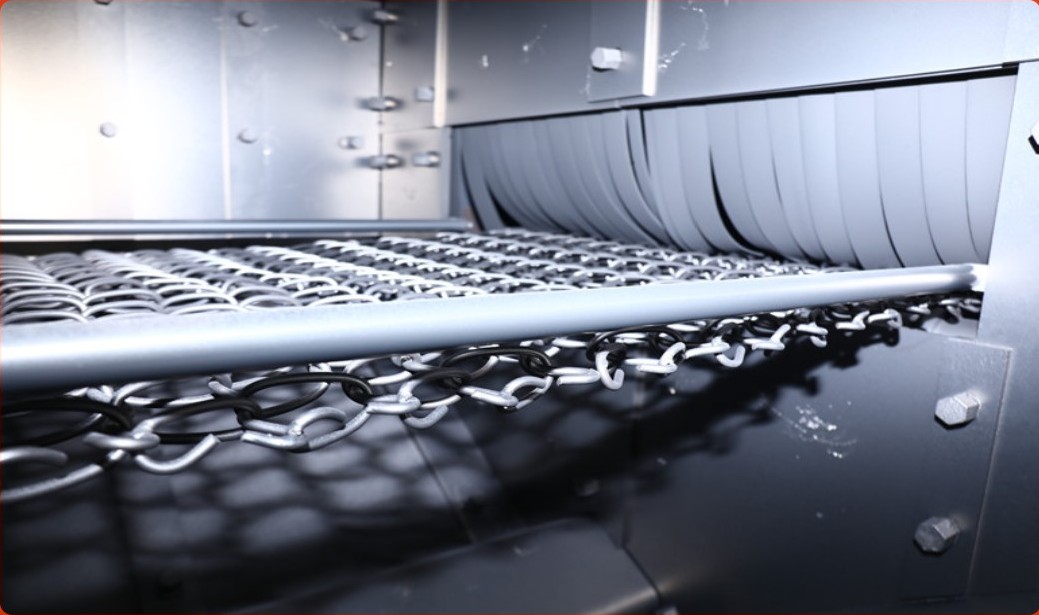

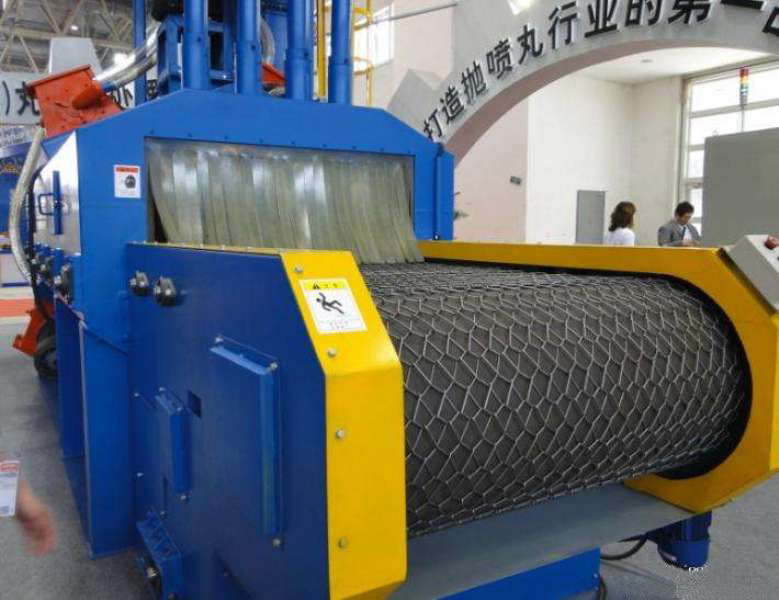

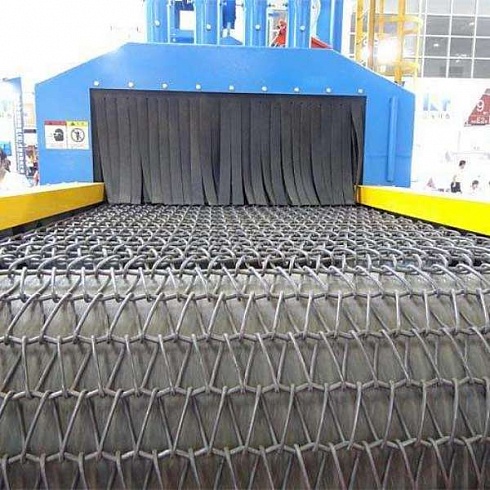

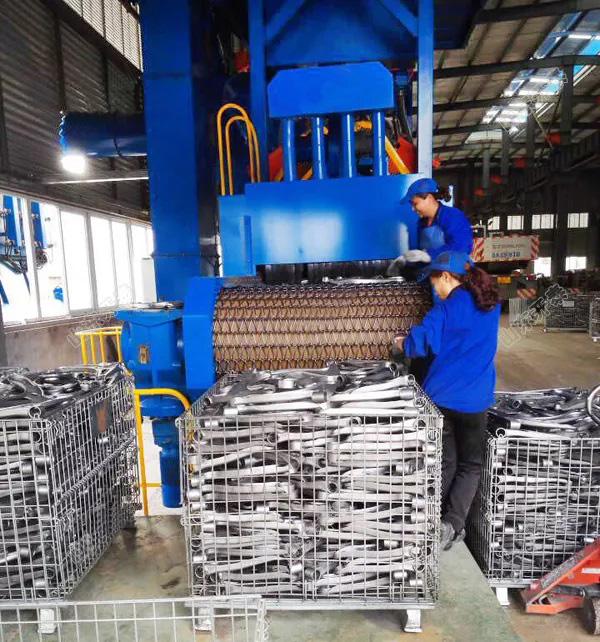

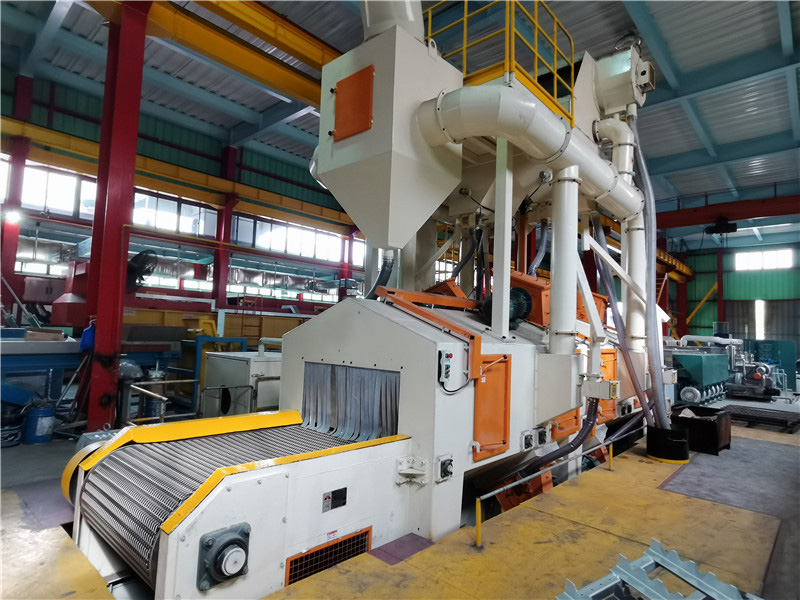

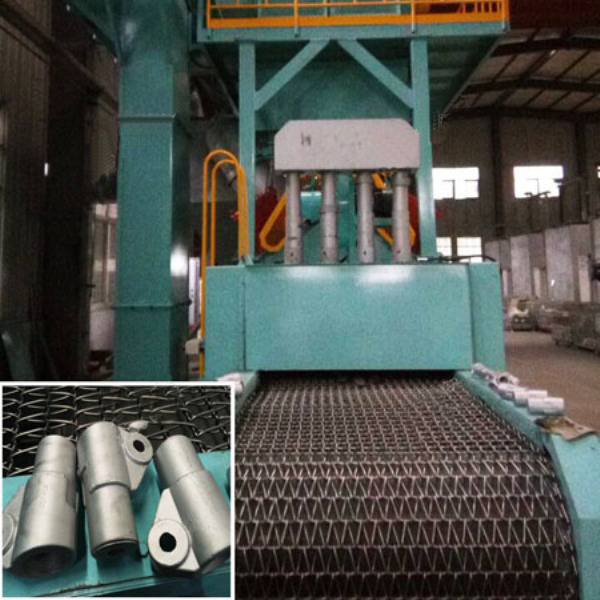

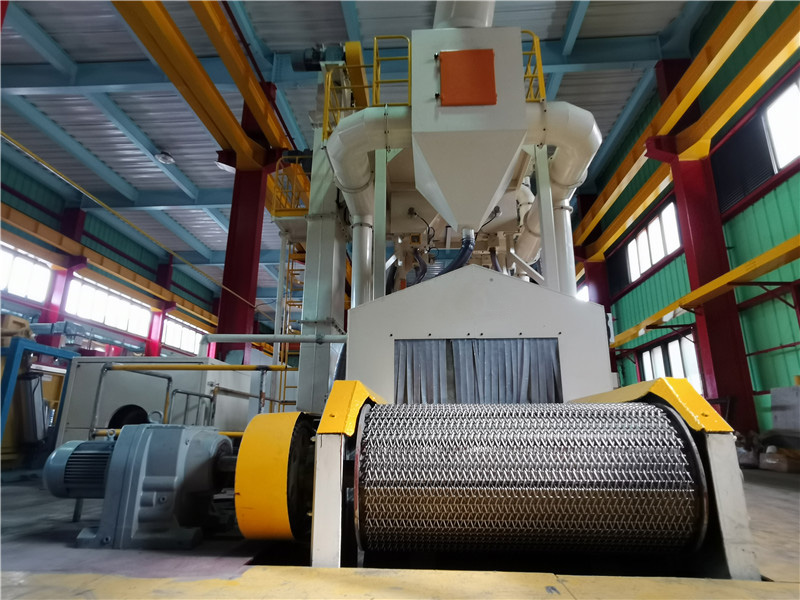

Фото дробеметной установки с сетчатым конвейером
.jpg)
.jpg)

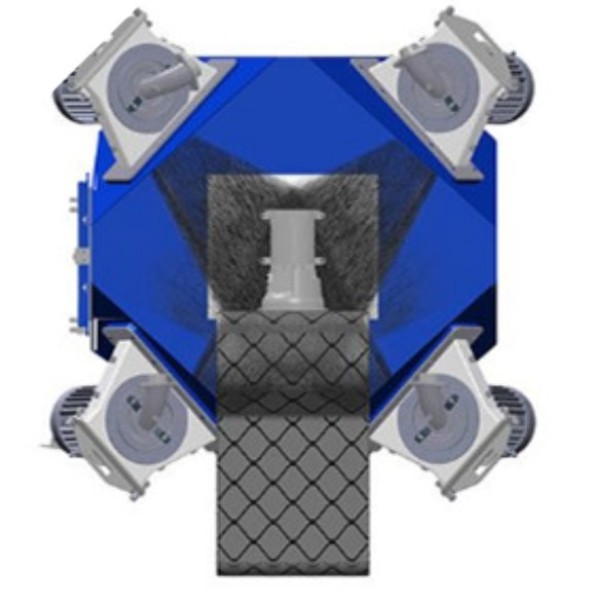

Схема расположения дробеструйных турбин
.jpg)

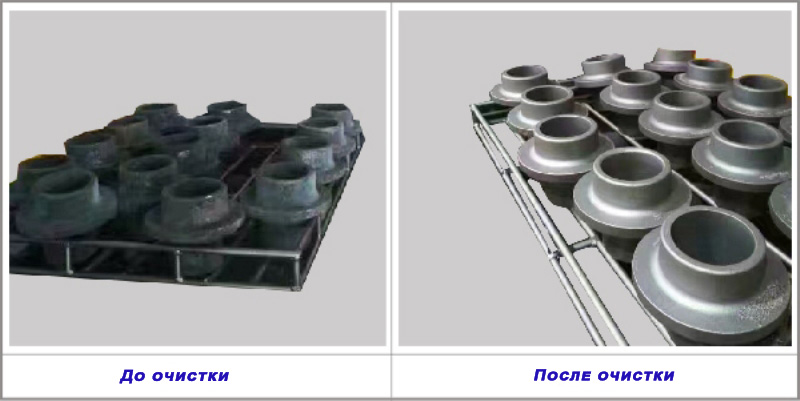

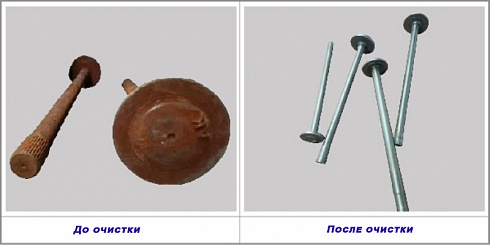

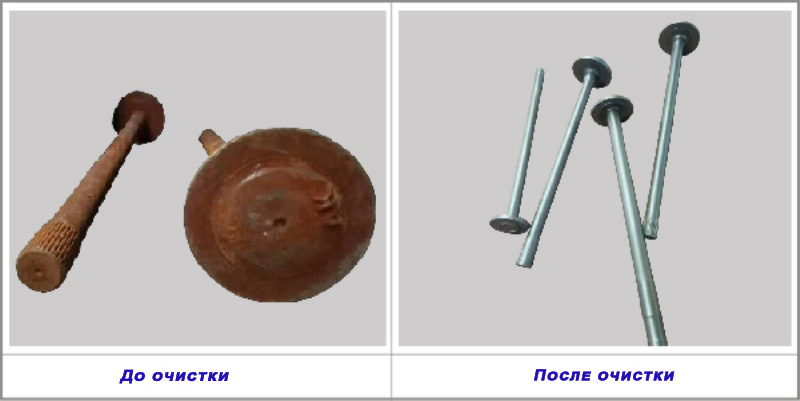

Пример результата дробеметной очистки
.jpg)
Видео работы дробеметной установки с сетчатым конвейером
Модели и характеристики*
| Модель | QWD60 | QWD80 | QWD100 | QWD120 |
| Ширина конвейера (мм) | 600 | 800 | 1000 | 1200 |
| Производительность (т/час) | 3,5 - 7,5 | 3,5 - 7,5 | 3,5 - 7,5 | 3,5 - 7,5 |
| Максимальный вес детали (кг) | 100 | 100 | 120 | 120 |
| Скорость очистки (м/мин) | 0,5 - 4 | 0,5 - 4 | 0,5 - 4 | 0,5 - 4 |
| Количество турбин (шт) | 4 - 8 | 4 - 8 | 4 - 8 | 4 - 8 |
| Расход абразива (кг/мин) | 4 - 8 x 120 | 4 - 8 x 120 | 4 - 8 x 180 | 4 - 8 x 250 |
| Пылеулавливание (%) | 99,9 | 99,9 | 99,9 | 99,9 |
| Мощность (кВт) | 7,5 - 15 | 11 - 18,5 | 7,5 - 15 | 11 - 18,5 |
*Характеристики могут отличаться и уточняются в ходе заявки.
